Nádrž na dešťovou vodu UNGROUND 2000

Detailní popis produktu

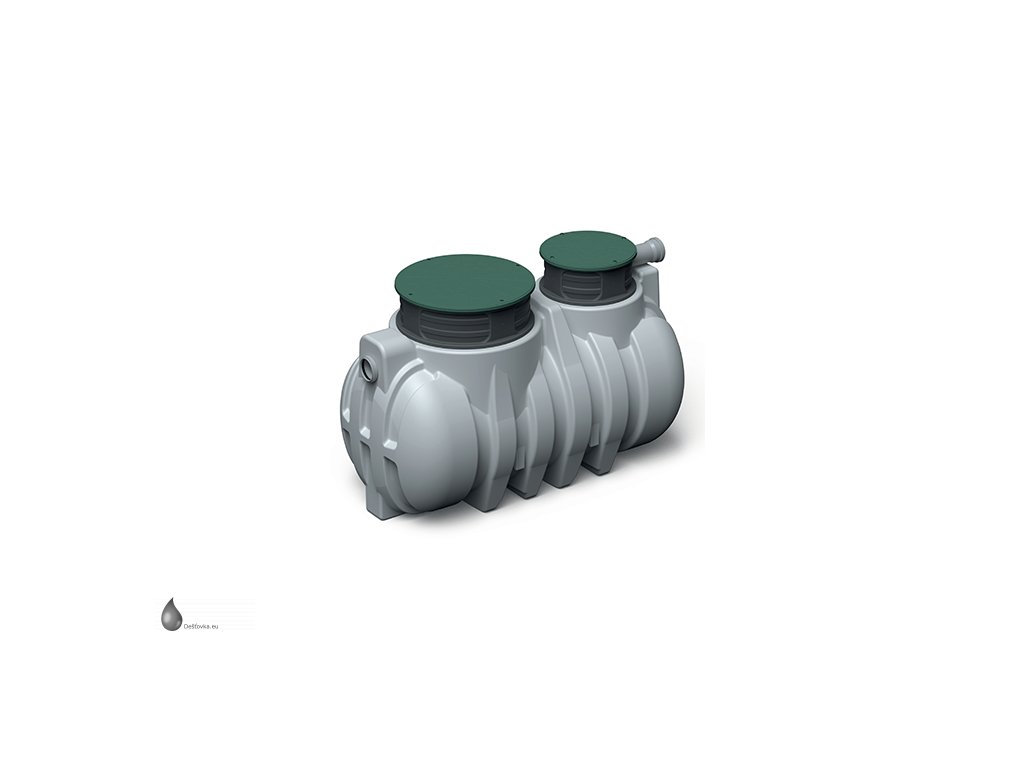

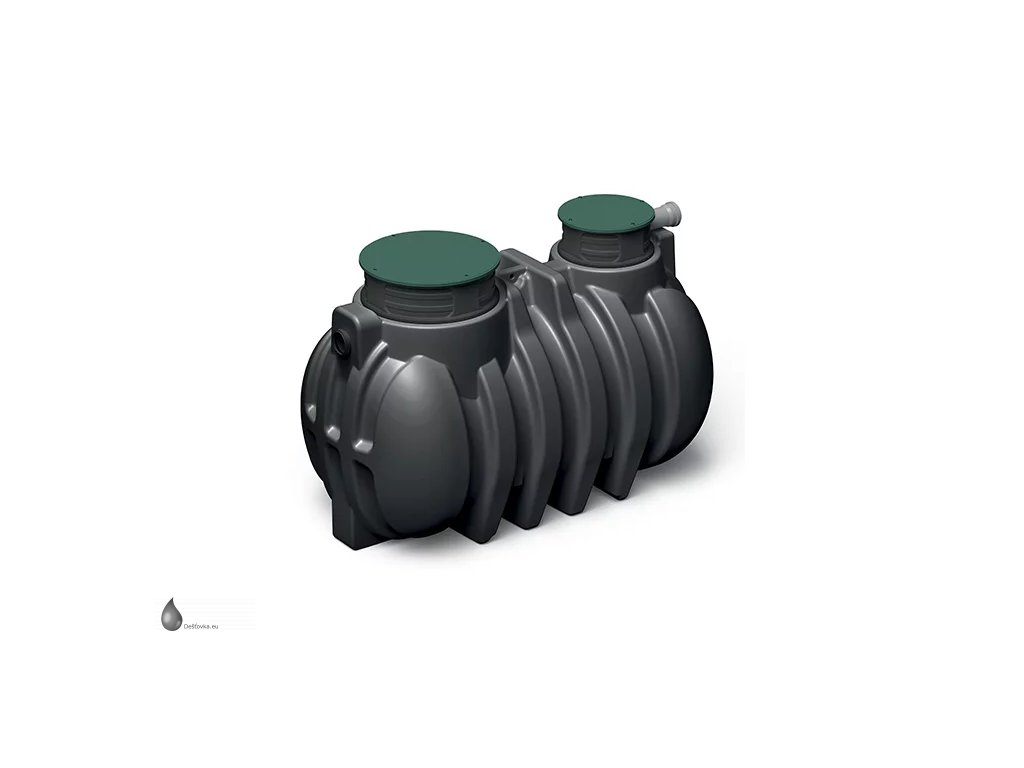

Nádrž na vodu UNGROUND R-2000 l (2,0 m³)

Nádrž na vodu UNGROUND je produkt s velkou výhodou - veškeré příslušenství k napojení a správnému fungování jímky je součástí každé nádrže. Tedy nemusíte vybírat správný filtrační koš, sifon nebo těsnění. Příprava k připojení na rozvod dešťové vody DN100/110.

4 důvody proč vybrat tuto nádrž:

• Integrovaný filtrační koš i sifon - úspora peněz

• Vstupy pro filtraci a revizi jsou rozdělené
• Osazení bez betonáže podkladní desky
• Nízká nádrž, mělký výkop

Popis:

Konstrukce celé nádrže je vyztužena pevnými svislými žebry pro zajištění stability a odolnosti. Dno nádrže je vyztuženo vodorovným žebrem, což zvyšuje pevnost a zabraňuje deformacím. Každá ze stěn nádrže je vybavena dvěma přepravními madly, což umožňuje snadnou manipulaci a přemístění nádrže. Ve spodní části nádrže jsou umístěny výřezy pro vysokozdvižné vozíky, což usnadňuje nakládání a vykládání při přepravě. V horní části nádrže najdete dva kruhové revizní otvory s nástavci, těsněními a poklopy. Montážní šrouby zajistí bezpečné uchycení poklopů a omezí přímý přístup do nádrže. Nádrž je samonosná, a při instalaci není nutné obbetonovávat okolí.

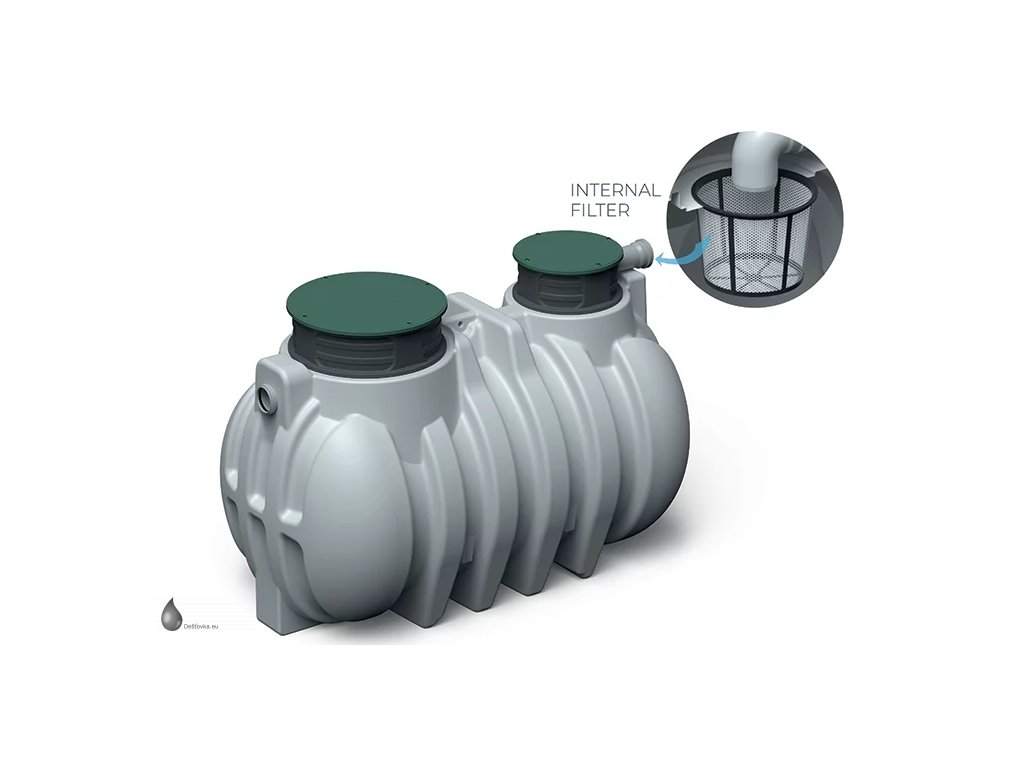

Menší revizní poklop o průměru DN400 je usazen na vstupní nástavec šachty s PVC trubkou o průměru 110 mm, nasazeným na těsnění. Pod nástavcem se nachází otvor s filtračním sítem (filtrem), které zabraňuje nečistotám vstupujícím do nádrže.

Větší revizní poklop o průměru DN600 zakrývá vstup, který slouží k přístupu do vnitřní části nádrže pro kontrolu, údržbu nebo čištění.

Popis nástavců:

Konstrukce nástavného prstence je vyztužena vodorovnými žebry. Boční stěna je opatřena čtyřmi ploškami, umožňujícími do nich vyvrtat vtokové otvory a osadit vtokové potrubí o průměru DN100/110 s těsněním. Spodní hrana nástavce je příruba, která se připevňuje k nádrži. Příruba v horní části nástavce umožňuje připevnění víka.

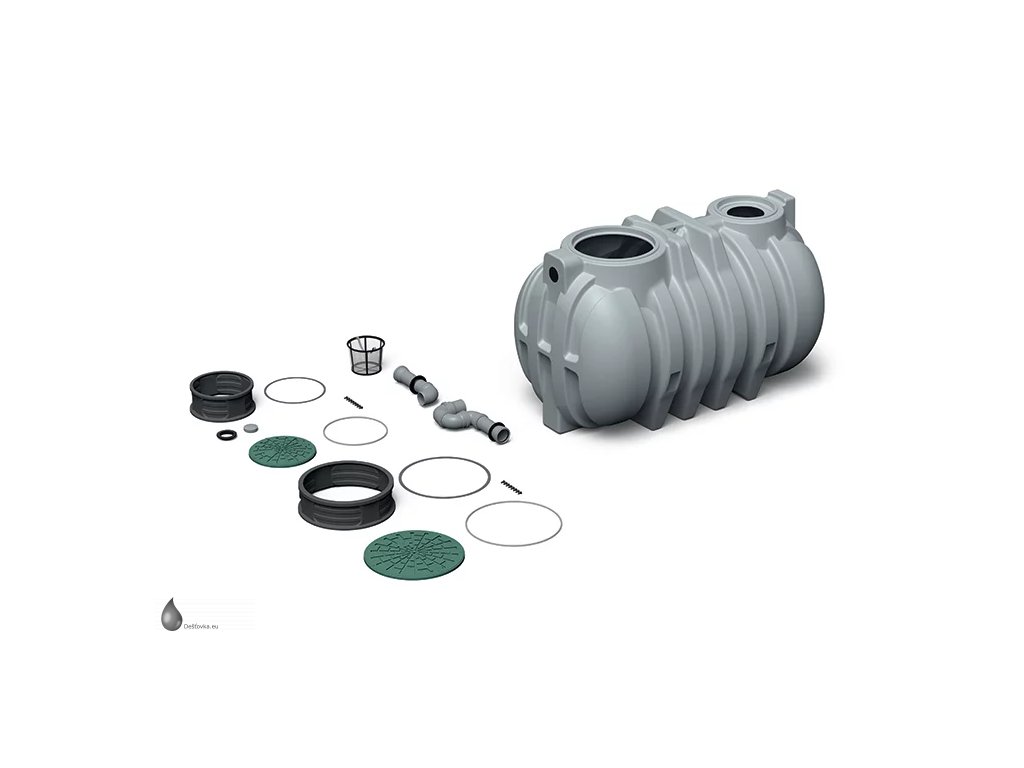

Rozsah dodávky:

• Samonosná jímka UNGROUND o objemu 2000 l (2,0 m³)

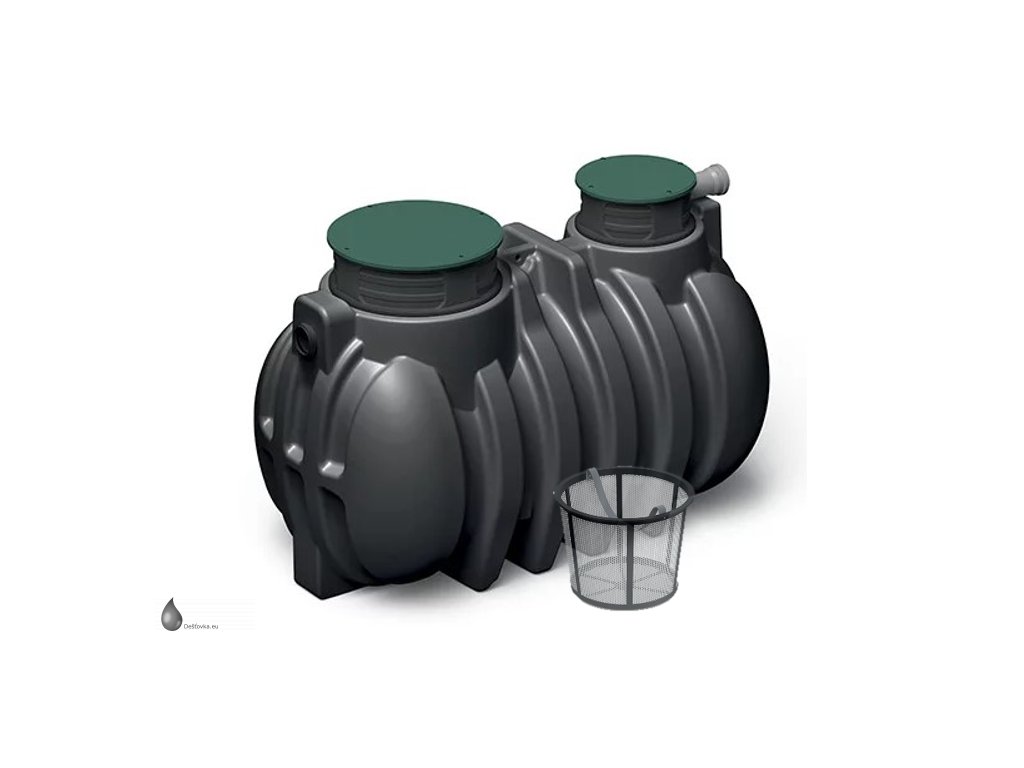

• Integrovaný filtrační koš
• Nátokové potrubí DN100/110 PVC
• Vyvrtané otvory s těsněním DN100/110
• Odtokové potrubí se sifonem - bezpečnostní přepad DN100/110 PVC
• Nástavec DN400 a DN600
• Poklopy s těsněními pro DN400 a DN600

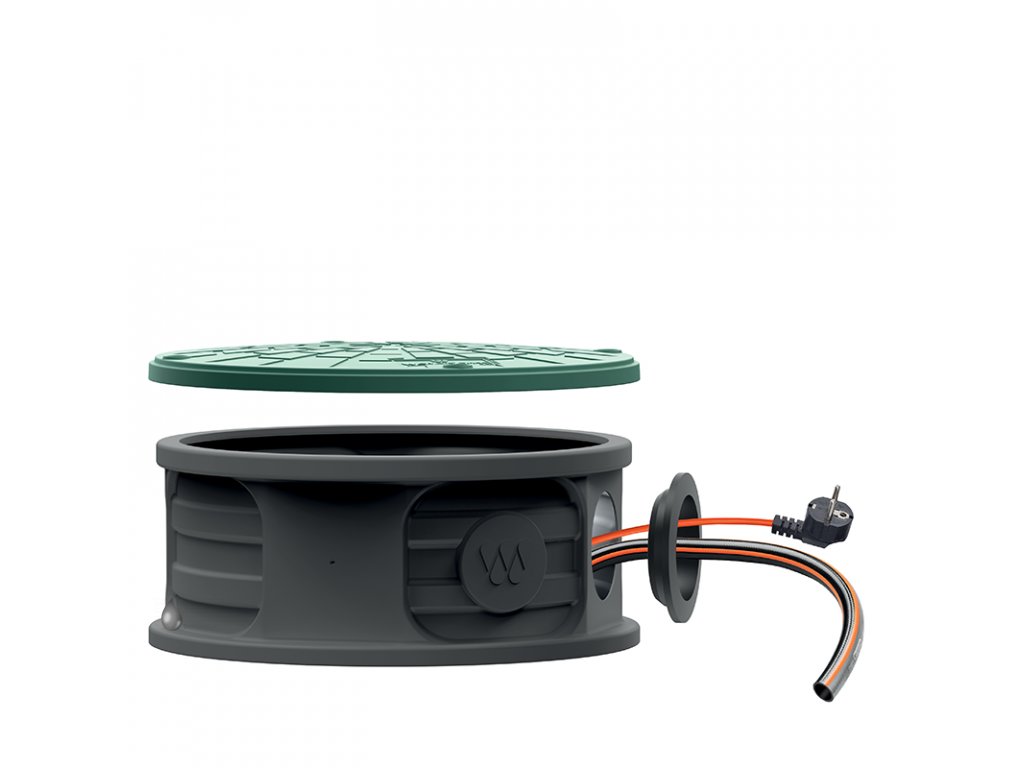

• Instalační otvor včetně záslepky a těsnění pro kabely a hadice k čerpadlu

Doporučené příslušenství:

• Nástavec DN400 k nádržím UNGROUND
• Nástavec DN600 k nádržím UNGROUND

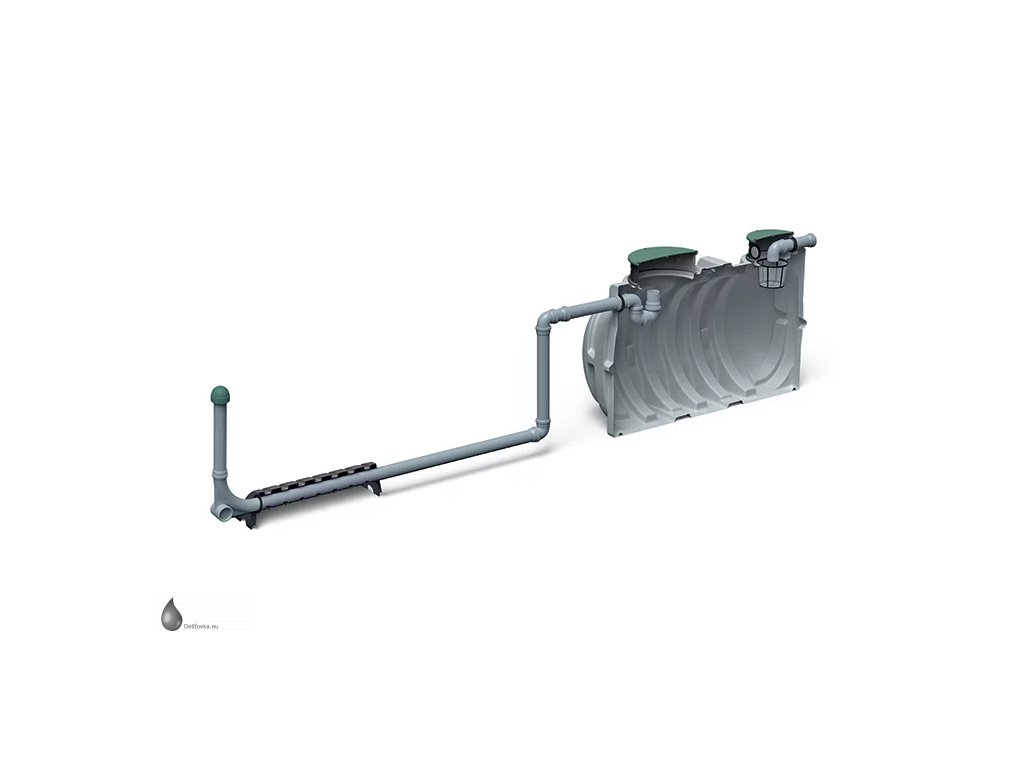

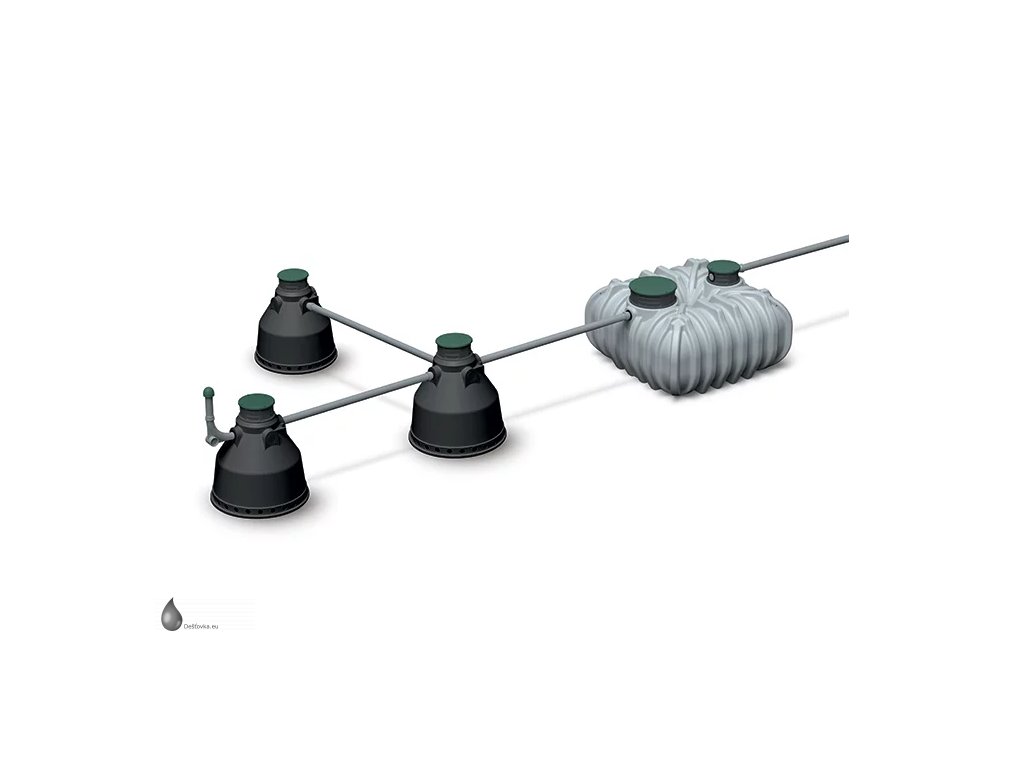

• Vsak a zasakování
• Potrubí a příslušenství

Náhradní díly:

• Poklop DN400 k nádržím UNGROUND
• Poklop DN600 k nádržím UNGROUND
• Filtrační koš k nádržím UNGROUND

Ke každé jímce obdržíte:

• Prohlášení o shodě
• Osvědčení o vodotěsnosti
• Montážní postup
• Záruční list (na faktuře)

Soubory ke stažení:

    Montážní návod - nádrž UNGROUND

    Výkresový podklad - nádrž UNGROUND 2000
