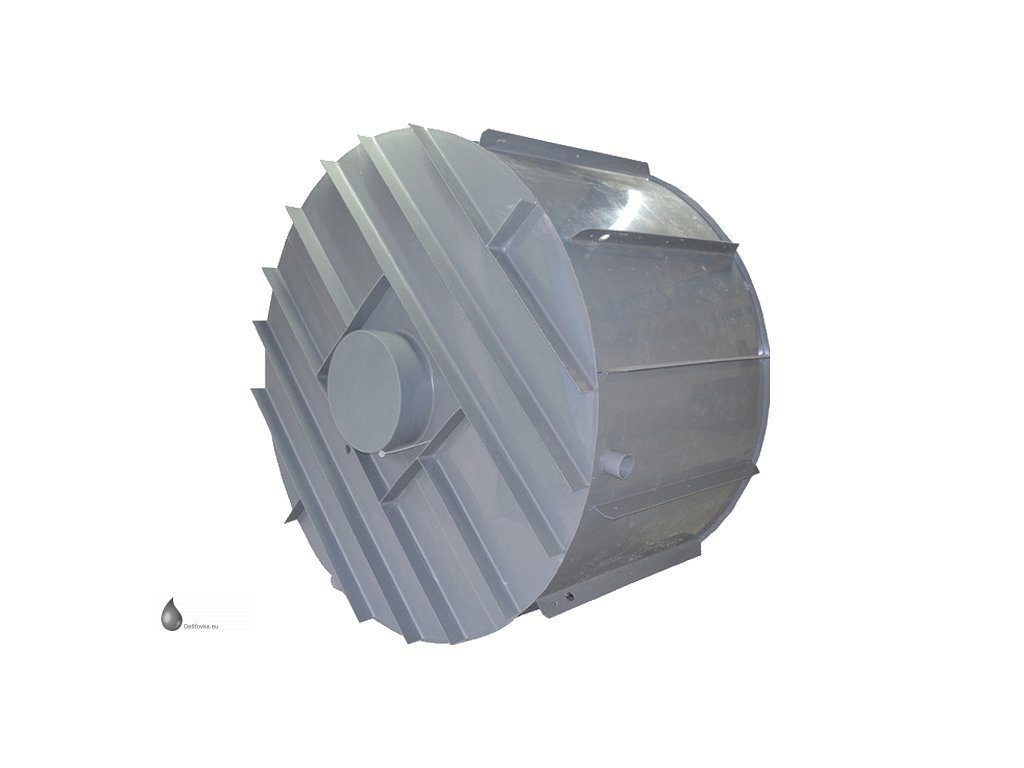

Jímka k obetonování na dešťovou vodu 4m3 - 4 000l

Nádrž na dešťovou vodu české výroby, samonosná, k obetonování. Vnitřní vzpěry. Poklop je součástí dodávky. Vhodní do míst, kde hrozí větší statické zatížení (blízko silnice, domu).

Nádrž vodná jako pochozí a pojezdová (dle navržené arkatury do betonáže).

Usazení jímky:

Jímka k obetonování se usazuje do připravené jámy s podkladním betonem o síle 10-15cm, betonová deska by měla obsahovat armaturu. Jímka se usadí dnem na vyzrátou betonovou desku. Po usazení jímky se připojí kanalizační potrubí. Po připojení potrubí se jímka začne napouštět vodou a postupně betonovávat. Hladina vody by měla být min. 30cm nad úrovní betonáže.

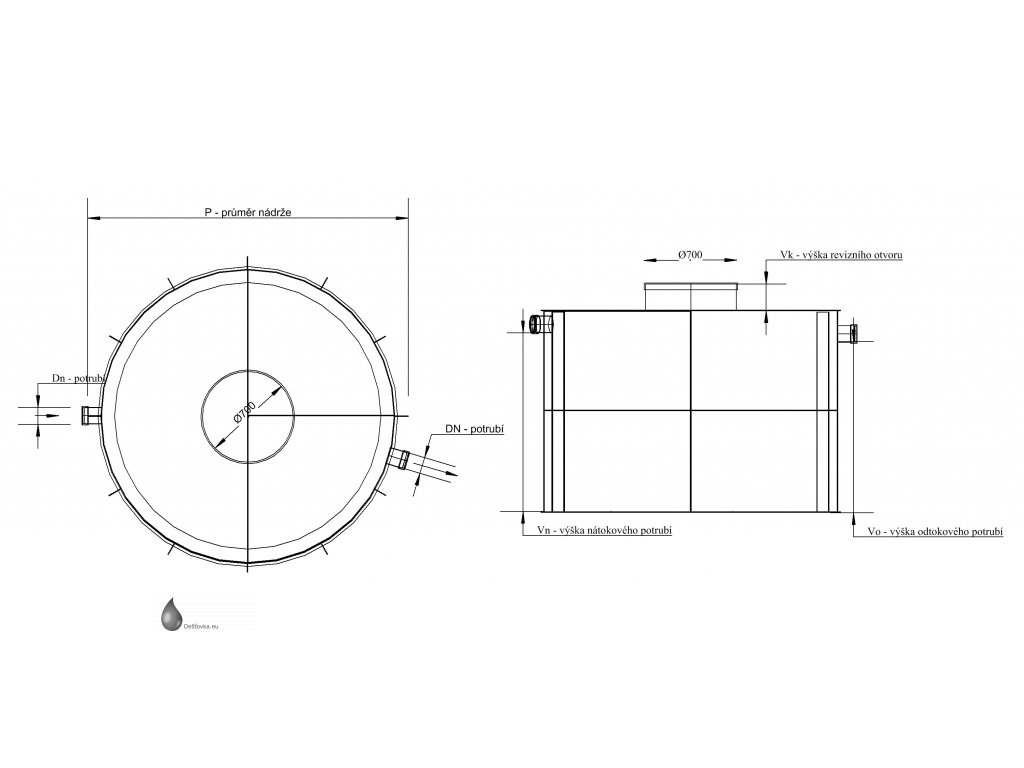

Rozměry:

• Objem - 4000 litrů
• Průměr těla nádrže - 1850 mm
• Výška těla nádrže - 1500 mm
• Výška komínku 200 mm - na přání je možné prodloužit

Rozsah dodávky:

• samonosná jímka o objemu 4000 l (4m3)
• nátokové potrubí DN 110-150 dle vašich požadavků
• revizní otvor o průměru 600 mm a výšce 200 mm
• pochozí plastový poklop
• certifikát kvality výrobku a další dokumenty nutné ke kolaudaci

Jímky k obetonování je nutné obsypat betonem až do úrovně stropní desky. Jímka je opatřena vzpěrami, které se vyplní betonem pro vyšší pevnost. Do otvorů v žebrech, se vloží betonářská ocel 8 mm. Vhodní do míst, kde hrozí větší statické zatížení (blízko silnice, domu).

Jímka k obetonování je vyrobena z PP o síle 5-8mm. Jímka k obetonování je opatřena žebry s otvory na provlečení armatury. Dále je jímka opatřena revizním otvorem a přítokovým (možno i odtokovým) potrubím.

Doporučené příslušenství

• Filtrační koš MD - k nádržím Gera - není součást dodávky - Filtrační koš MD
• Filtrační sestava Garden - k nádržím Gera - není součást dodávky - Filtrační sestava Garden
