Hladinoměr eSTUDNA2 online Wi-fi

Detailní popis produktu

Hladinoměr eSTUDNA2 a eSTUDNA2-DUO online Wi-fi s 1 nebo 2 výstupy

Zařízení eSTUDNA2 a eSTUDNA2-DUO vám umožní on-line sledovat výšku hladiny vody ve vaší studni nebo nádrži. Po připojení k domácí WiFi máte kdykoliv k dispozici aktuální údaje – na webové stránce i v mobilní aplikaci. Díky tomu můžete rychle reagovat na změny hladiny, efektivně hospodařit s vodními zásobami a předejít nežádoucímu přečerpání nebo nedostatku vody.

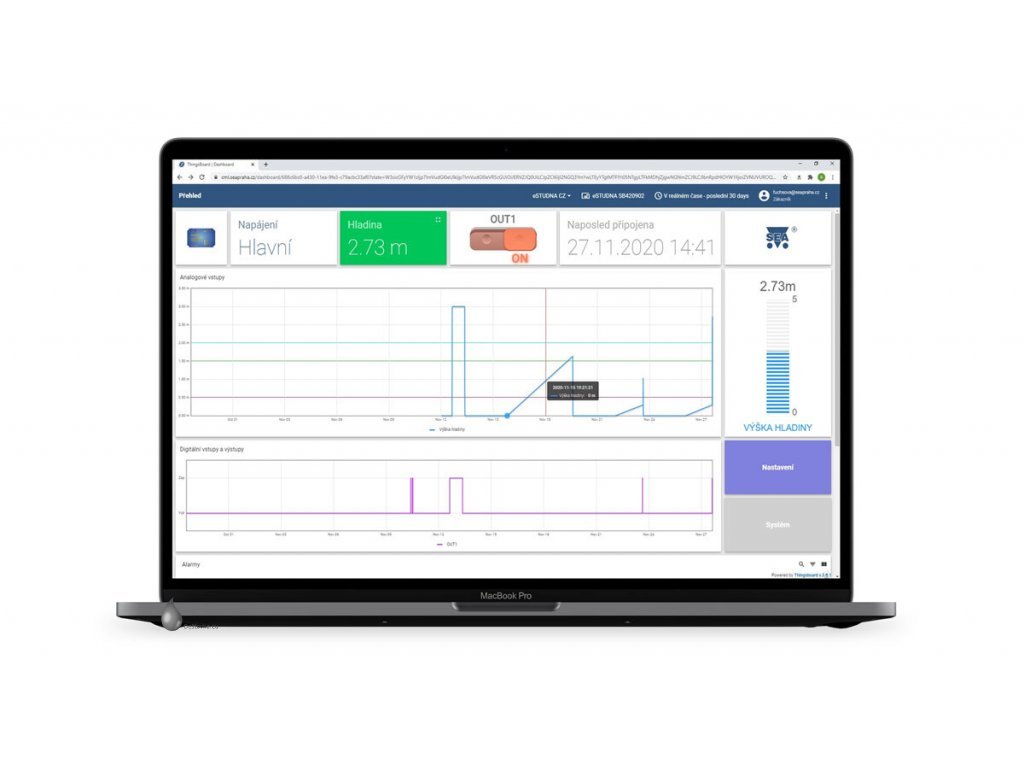

Obě zařízení zobrazují naměřené hodnoty přehledně v grafu a uchovávají historii měření po dobu tří měsíců. V mobilní aplikaci si můžete nastavit také zasílání upozornění e-mailem při překročení minimální nebo maximální hladiny vody.

4 důvody proč vybrat tento hladinoměr:

• On-line aktuální stav hladiny vody

• Přehledný graf s historií stavu hladiny
• Nastavení alarmu při překročení minimální nebo maximální hladiny
• Ovládání spínání čerpadla v automatickém režimu nebo přes aplikaci

Varianty produktu:

• eSTUDNA2

  • 1 výstup s relé (pro čerpadlo)

  • Možnost automatického i manuálního ovládání čerpadla

  • Ideální pro jednoduché systémy s jednou nádrží či studnou

• eSTUDNA2-DUO

  • 2 výstupy s relé (např. čerpadlo + ventil pro dopouštění)

  • 1 pulsní vstup – měření spotřeby vody z vodoměru

  • Graf spotřeby vody a alarm pro hlídání odběru

  • Vhodné pro rozšířené systémy nebo dvojí řízení (čerpadlo + dopouštění)

Popis:

Kromě samotného měření hladiny umožňuje systém také ovládání čerpadla. Můžete si zvolit automatický režim, kdy se čerpadlo spíná podle zadaných mezí, nebo jej ovládat ručně – jednoduše kliknutím v aplikaci, odkudkoli a kdykoli. Vše probíhá on-line bez nutnosti fyzické přítomnosti u čerpadla.

Model eSTUDNA2-DUO nabízí navíc dva výstupy s relé. K prvnímu lze připojit čerpadlo, k druhému například ventil pro dopouštění nádrže. Oba výstupy můžete řídit buď automaticky podle hladiny, nebo ručně přes aplikaci. Navíc obsahuje jeden pulsní vstup, který umožňuje připojit vodoměr a sledovat spotřebu vody v grafu.

Základní model eSTUDNA2 má jeden výstup s relé a je ideální volbou pro jednoduché systémy, kde stačí sledovat hladinu a ovládat jedno čerpadlo. Varianta DUO je určena pro náročnější uživatele, kteří chtějí zároveň řídit více zařízení a měřit i spotřebu vody.

Instalace:

Instalace systému je velmi snadná. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230 V a spárujete s vaší WiFi. Po úspěšném připojení se zařízení automaticky začne zobrazovat v aplikaci a měření je okamžitě aktivní.

Čidlo výšky hladiny:

Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proti je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostře připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

Zde aplikace:

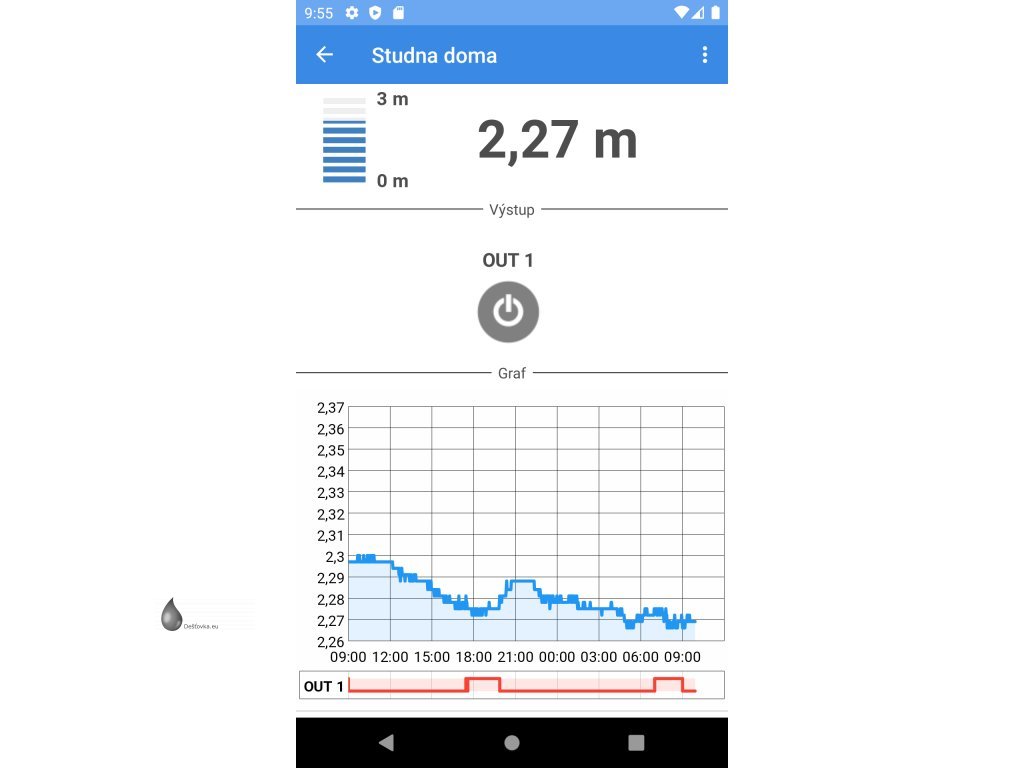

Ovládání obou zařízení probíhá prostřednictvím bezplatné aplikace CML5 SEA pro chytré telefony s Androidem nebo iOS. Aplikace zobrazuje aktuální hladinu, historii měření i alarmová hlášení. Umožňuje také vzdálené zapínání čerpadla nebo ventilu.

Do aplikace se může přihlásit více uživatelů s různými úrovněmi přístupu, takže přístup k datům může mít celá domácnost. Aplikaci lze snadno stáhnout z Google Play nebo Apple Store a registrace probíhá načtením QR kódu ze štítku zařízení.

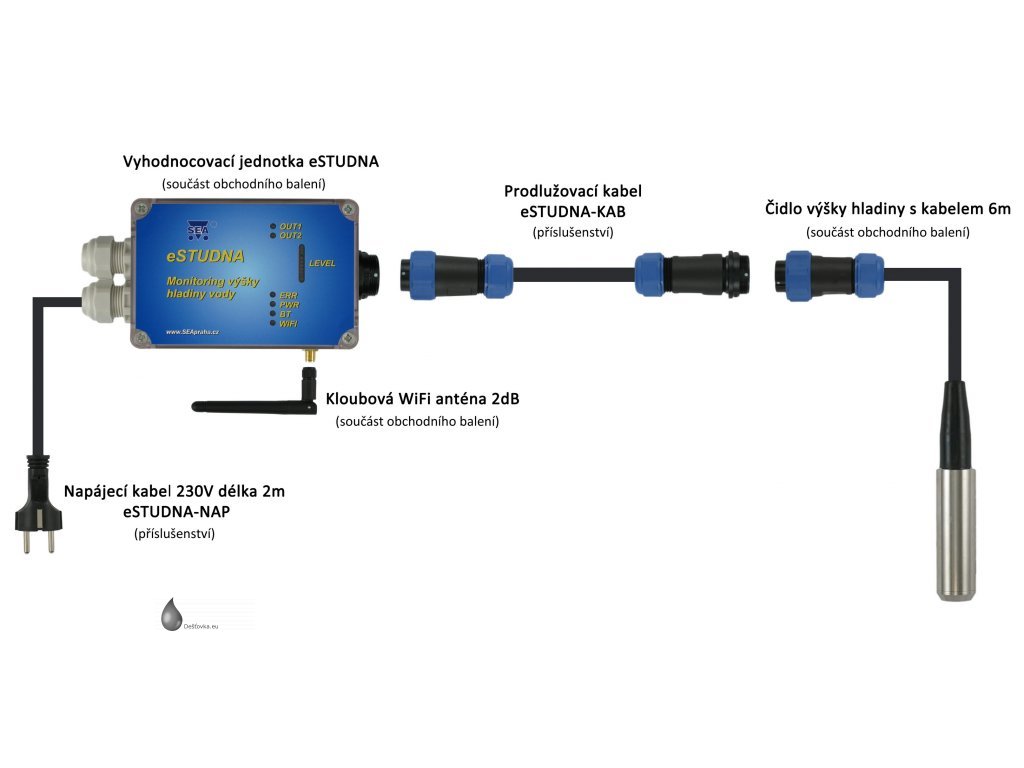

Rozsah dodávky:

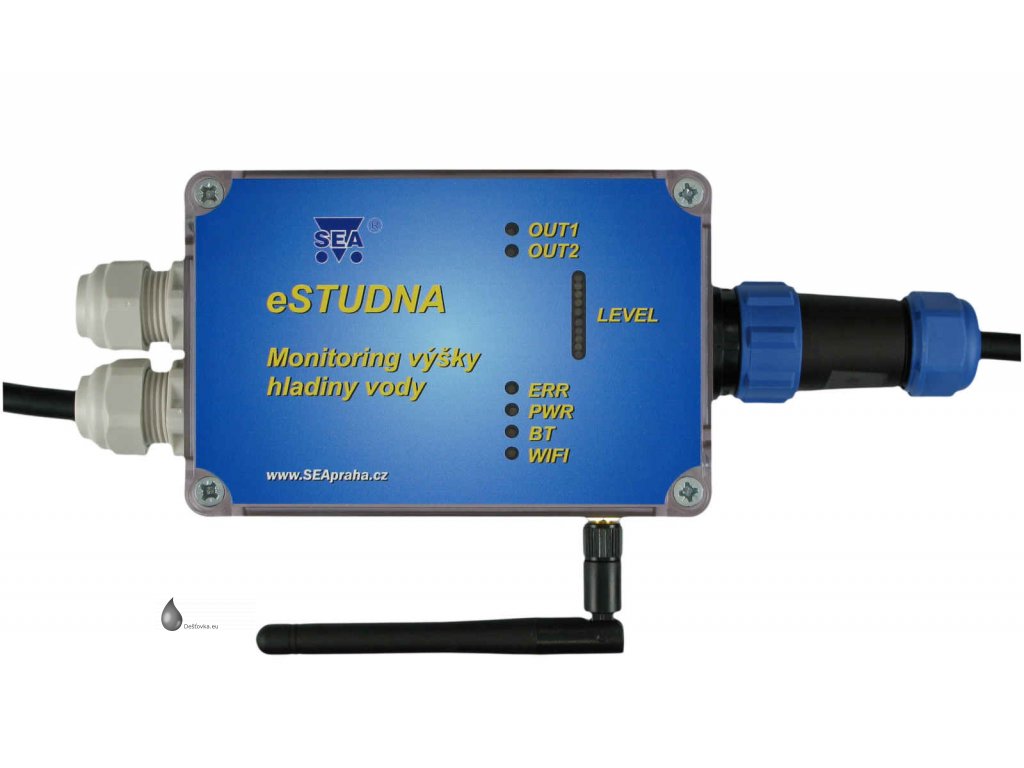

• 1x vyhodnocovací jednotka eSTUDNA2 s 1 nebo 2 relé (DUO) - dle varianty
• 1x čidlo výšky hladiny v rozsahu 0-5m nebo 0-10m - dle varianty,  průměr koncovky 29mm
• 1x kloubová prutová WiFi anténa 2 dB

Doporučené příslušenství:

• Propojovací kabel 20m pro hladinoměr eSTUDNA - pokud nedostačuje délka 5 m od tlakové sondy - Propojovací kabel pro hladinoměr eSTUDNA
• Napájecí kabel se zástrčkou 230V, 2 m - pokud nechcete zapojit na rozvaděč, ale přímo do zásuvky - Napájecí kabel se zástrčkou 230V, 2 m pro hladinoměr eSTUDNA
• Přídavná Anténa WiFi magnetická s 3m kabelem - pro umístění mimo estudnu, např. pro lepší dosah wifi - Anténa WiFi magnetická s 3m kabelem

Soubory ke stažení:

    Montážní návod - eSTUDNA2
