Domovní jednotka WILO Rain-3 25 EM - set komplet

Detailní popis produktu

SET KOMPLET - Automatická řídící domovní jednotka pro využití dešťové vody v domě WILO Rain-3 25 EM

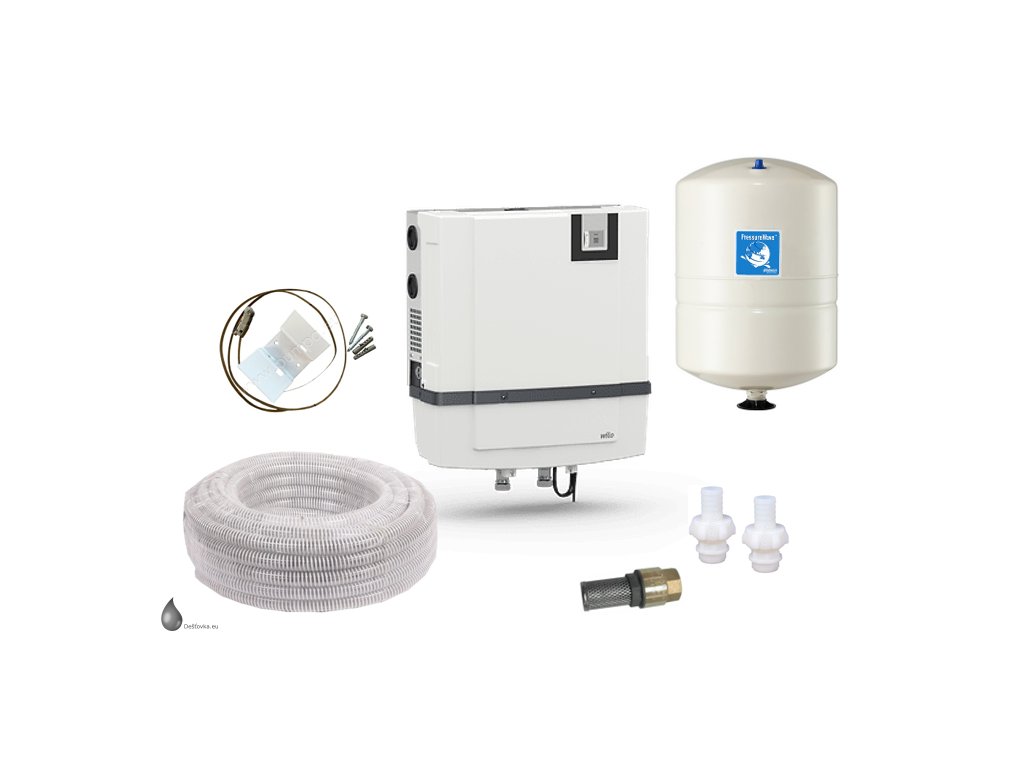

Kompletní sestava řídící jednotky WILO Rain-3 s příslušenstvím - expanzní tlaková nádoba, sací hadice, sací koš se zpětným ventilem, spojky.

Wilo-RAIN3 je vysoce účinná a kompaktní automatická čerpací jednotka určená pro využívání dešťové vody v rodinných domech, menších obytných objektech nebo zahradních systémech. Díky své konstrukci a inteligentnímu řízení zajišťuje spolehlivý provoz a komfortní zásobování vodou ze zásobníků dešťové vody. Funguje jako chytrá vodárna – sama pozná, kdy brát vodu z nádrže a kdy z vodovodu, udržuje tlak, hlídá hladinu a zajišťuje bezpečný provoz bez rizika kontaminace.

Jednotka odpovídá potřebám podle norem EN 1717 a DIN 1989.

4 důvody proč vybrat tuto jednotku:

• Elegantní obal a LCD displej s hladinoměrem
• Odpovídá potřebných normám
• Tichý chod v domácnostech
• Plně automatická vč. ochrany chodu na sucho

Varianty produktu:

• WILO Rain-3 24 EM - max. průtok 4,5 m³/h, max. výtlačná výška 40 m, výkon 600 W
• WILO Rain-3 25 EM - max. průtok 4,5 m³/h, max. výtlačná výška 50 m, výkon 800 W
• WILO Rain-3 45 EM - max. průtok 6,6 m³/h, max. výtlačná výška 55 m, výkon 1000 W

Vhodné použití:

Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou (ověřte prosím, zda použití odpovídá místním předpisům) jako např.:

• Splachovací nádrže toalet
• Pračky
• Zavlažování zahrad

Popis:

WILO Rain-3 je pokročilá automatická čerpací jednotka pro využívání dešťové vody v domácnosti i pro technické účely. Je navržena tak, aby bezpečně a inteligentně zásobovala dům nebo zahradu užitkovou vodou ze zásobníku dešťové vody. Pokud nádrž neobsahuje dostatečné množství vody, jednotka automaticky přepne na zdroj pitné vody a zabezpečí tak nepřetržitý provoz.

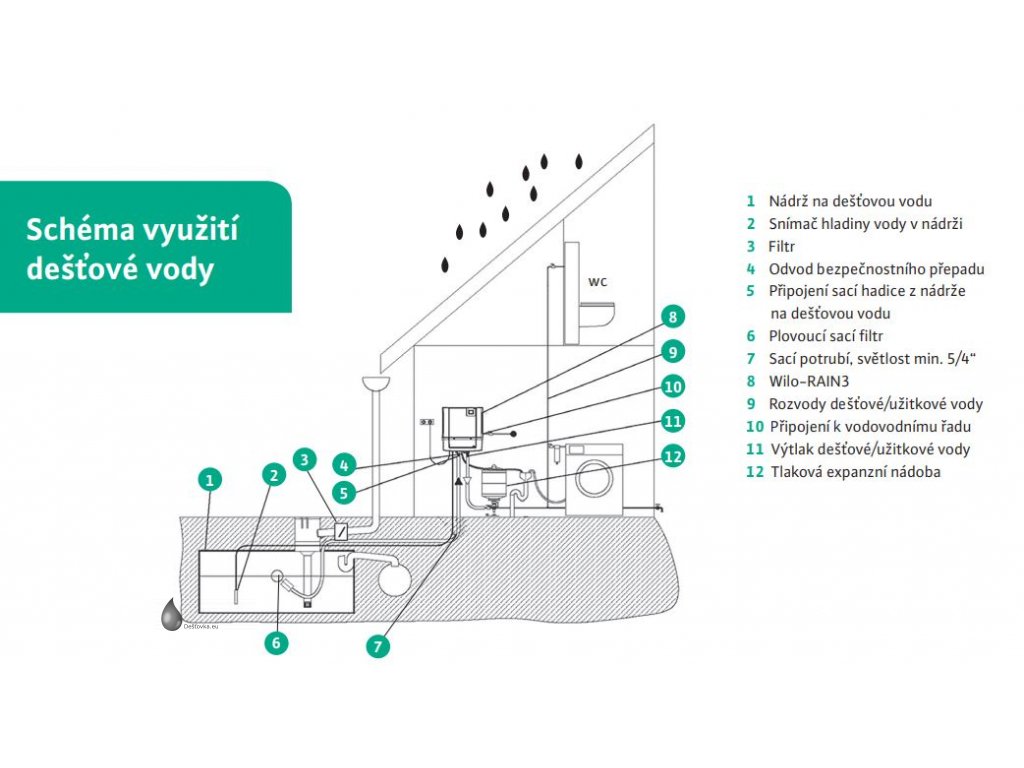

1. Zdroje vody – primární dešťová, záložní pitná - WILO Rain-3 odebírá vodu primárně ze zásobníku dešťové vody, ke kterému je připojena pomocí sací hadice s filtrem. V případě, že je v nádrži nedostatek vody (detekovaný senzorem hladiny nebo tlakovým čidlem), systém přepne na integrovaný zásobník pitné vody o objemu 11 litrů, který je automaticky doplňován z vodovodní sítě přes elektromagnetický ventil.
2. Čerpadlo a řízení tlaku - Uvnitř jednotky se nachází samonasávací odstředivé čerpadlo s frekvenčním měničem (v závislosti na verzi), které zajišťuje stabilní výstupní tlak. Jakmile dojde k odběru vody v systému (například otevření ventilu WC nebo spuštění zavlažování), čerpadlo automaticky spustí čerpání vody a udržuje optimální tlak. Výkon systému dosahuje až 4,8 m³/hod a výtlak až 40 metrů.
3. Automatické přepínání a bezpečnost - Klíčovým prvkem je automatické přepínání mezi dešťovou a pitnou vodou bez zásahu uživatele. Integrované bezpečnostní prvky, jako je zpětná klapka a oddělený zásobník, zajišťují soulad s normou EN 1717 – tedy zabránění kontaminaci pitné vody. Pitná voda se nikdy přímo nespojí s dešťovou, ale je hygienicky oddělená.

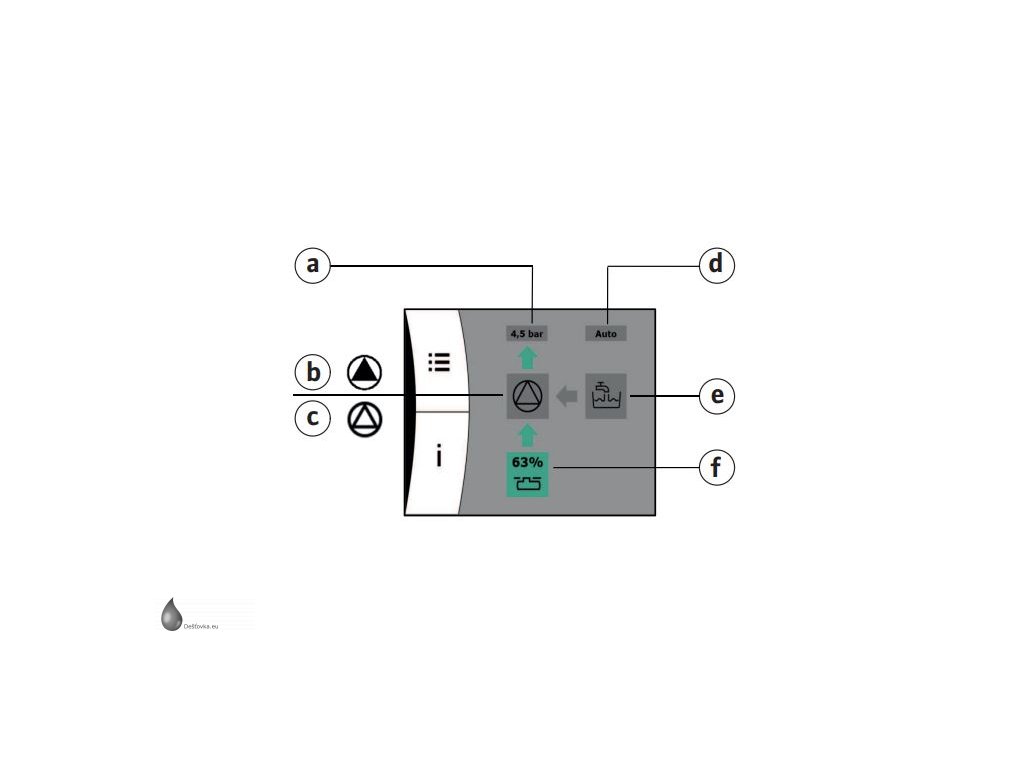

4. Moderní ovládací panel - Jednotka je vybavena uživatelsky přívětivým barevným TFT displejem, který zobrazuje provozní stavy, množství odebrané vody, chybová hlášení i historii provozu. Pomocí dotykových tlačítek lze nastavit provozní režim, kontrolovat systém a spouštět testy. Možné je také připojení ke vzdálenému monitoringu (dle varianty).
5. Instalace a provoz - Instalace je jednoduchá díky kompaktním rozměrům a přehlednému uspořádání připojení. Jednotka se instaluje ve vnitřních prostorách, typicky v technické místnosti. Není určena k provozu ve venkovním prostředí bez přístřešku.

Hlavní rozdíly mezi Rain-1 a Rain-3:

• Rain-1 používá k měření hladiny plovákový spínač (pouze MÁ/NEMÁ vodu), kdežto Rain-3 má sofistikovanější senzor stavu naplnění po desítkách procent
• Rain-3 obsahuje hlukový kryt a je esteticky příjemnější
• Rain-3 se ovládá pomocí LCD displeje, Rain-1 používá ovládácí plochu s tlačítky, 7 segmentový displej LED

Vysvětlivky k určení typu jednotky WILO:

• WILO - ochranná známka
• RAIN - označení zařízení k využívání dešťové vody
• 1 - typ produktu
• 2 - jmenovitý čerpací výkon Q v m³/hod
• 5 - počet obežných kol
• EM - jednofázový

Rozsah dodávky:

• Modul domovní jednotky WILO Rain-3 ve vybrané konfiguraci (24/25/45)
  • HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
  • Přednádrž o objemu 11 litrů pro doplňování čisté vody s plovákovým ventilem
  • Třícestný ventil
  • Kryt přední a zadní strany
  • Připojení na straně výtlaku, hadice Rp 1"
  • Připojení na straně sání, hadice Rp 1"
  • Připojení pro síť komunálního zásobování vodou R ¾"
  • Kabel síťové přípojky o délce 1,5 metru a zástrčka
  • 4–20 mA senzor stavu naplnění s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
  • 4–20 mA snímač tlaku
  • V přednádrži instalovaný senzor přepadu
  • Akustický alarm
  • K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
  • Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
  • Elektronická řídicí jednotka
  • Barevní dotyková LCD obrazovka
• Upevňovací materiál
• Plovákový spínač s kabelem o délce 20 metrů
• GWS PressureWave bezúdržbové tlakové nádoby bez nožiček o objemu 18 litrů
• Global Water konzole pro upevnění tlakové nádoby BR Universal

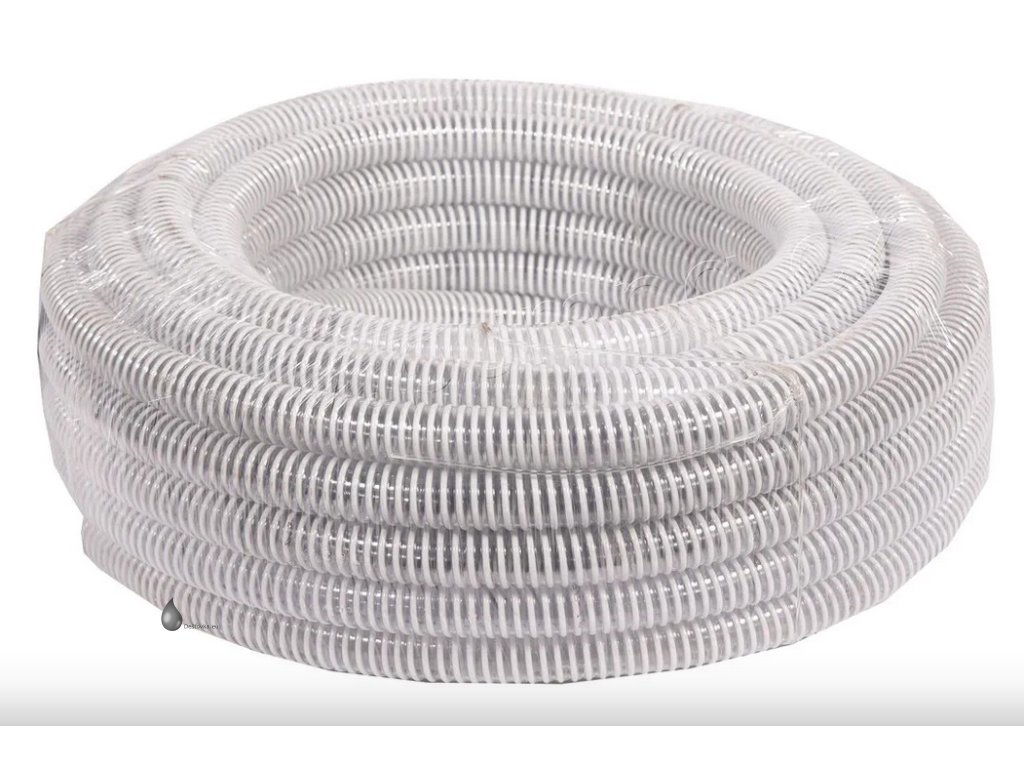

• Sací hadice o délce 10 metrů
• Sací koš se zpětným ventilem
• Spojky pro propojení sací hadice s řídící jednotkou

Soubory ke stažení:

    Montážní návod - řídící jednotka WILO Rain-3
