Domovní jednotka WILO RAIN1-45 EM - set komplet
Kód: 2867068Detailní popis produktu
Set komplet - WILO RAIN1-45 EM - řídící jednotka pro využití dešťové vody v domě vč. příslušenství

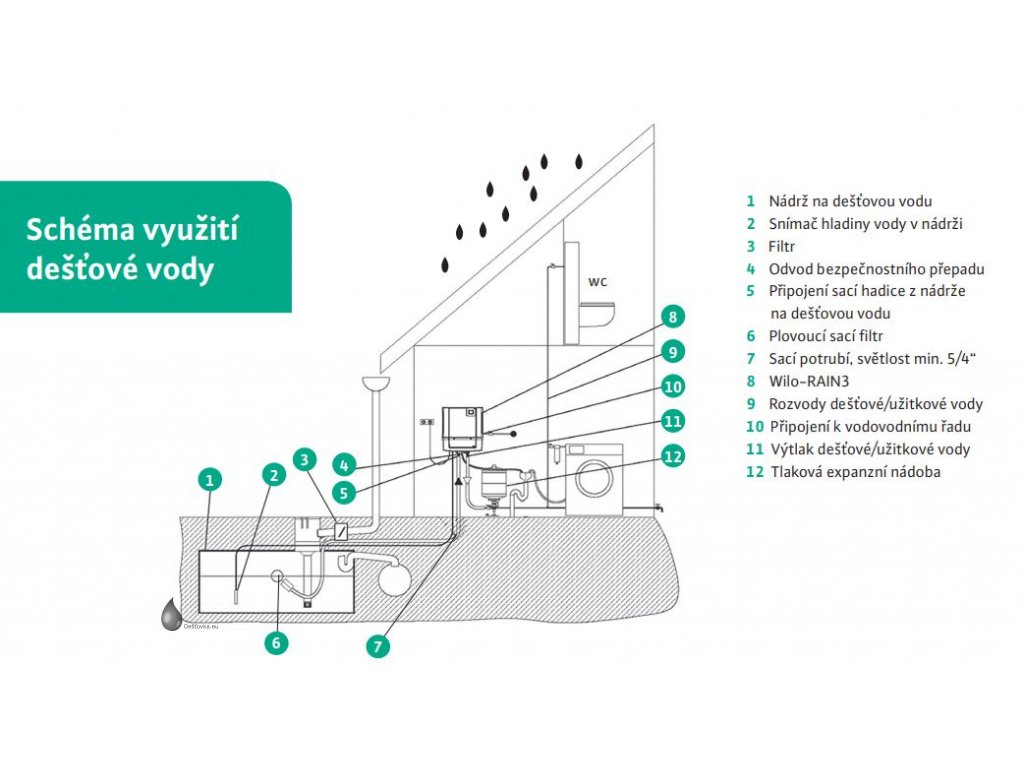

Wilo-RAIN1 je zařízení na využívání dešťové vody (a tedy úspory pitné vody) například pro zásobování toaletních zásobníků vodou nebo k zavlažování zahrady. Kompaktní a standardizovaná konstrukce podle EN 1717 a DIN 1989 v kombinaci s různými volitelnými možnostmi hydraulických přípojek zjednodušuje a zrychluje každou novou instalaci resp. každou výměnu. Intuitivní rozhraní regulační jednotky s řadou inteligentních funkcí jako samoochranné rutiny také přispívá ke komfortu obsluhy a vysoké spolehlivosti.
Použití
Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou jako např.:
- Splachovací nádrže toalet
- Pračky
- Zavlažování zahrad
(Ověřte prosím, zda použití odpovídá místním předpisům)
Hlavní funkce
- Plně automatické využití dešťové vody
- Automatické přepínání při nedostatku dešťové vody na sekundární zdroj
- Provozní a poruchová hlášení
- Ochrana čerpadla proti běhu nasucho
- Podpora samonasávání
- Tichý provoz v obytných prostorách
- Automatická výměna vody přednádrže
- Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní
Rozsah dodávky
- Zařízení na využívání dešťové vody Wilo RAIN1-45 EM připravené k okamžitému zapojení s upevňovacím materiálem
- Sací tlaková hadice 1 1/4" 1.5m
- Hrubý filtr s plovákem a zpětnou klapkou GR

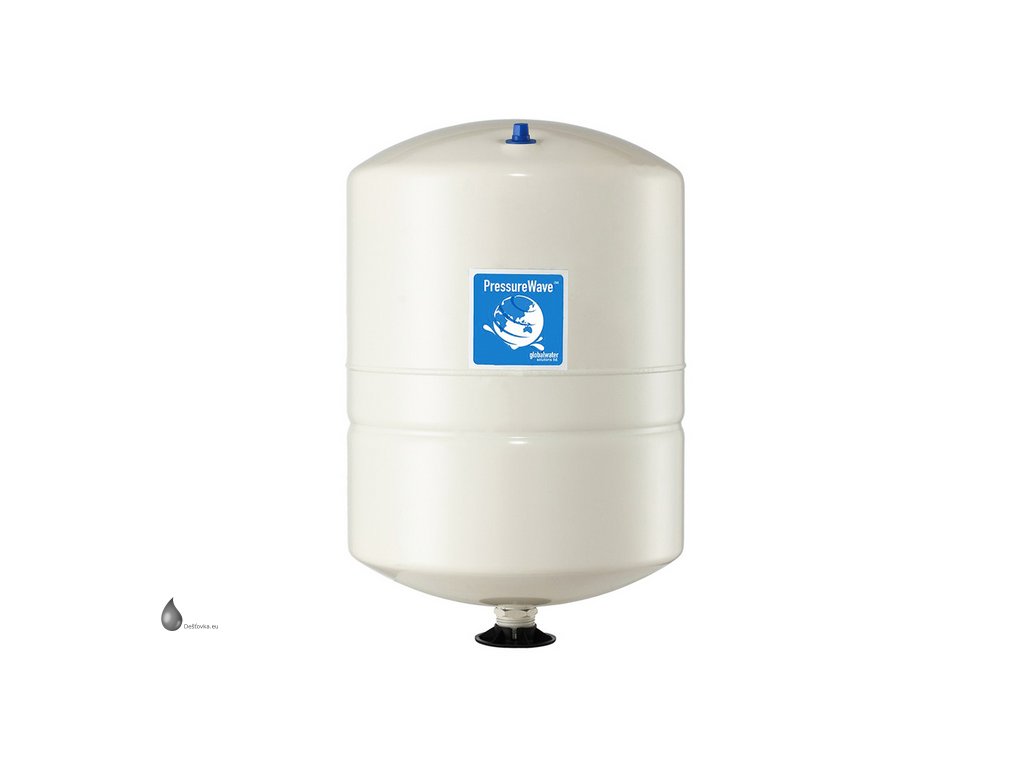

- Tlaková nádoba 20 l vertikální s vakem, PN10, 1"Ø 270 mm x 415 mm
- Držák tlakové nádoby
- Plovákový spínač (20 m kabel)
- Návod k montáži a obsluze
- Nálepka „Chraňte před mrazem“
- Nálepka „Voda není pitná“
Ovládání/displej
- Ovládací plocha s tlačítky, 7segmentový displej a LED
- Trvalá indikace stavu naplnění v cisterně, tlak zařízení na výtlaku, provozní stav řídících rozhraní
Vybavení/funkce
Modul připravený k okamžitému zapojení v kompaktní konstrukci. Skládá se z následujících součástí:
- HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
- 11 l přednádrž pro doplňování čisté vody s plovákovým ventilem
- Třícestný ventil
- připojení na straně výtlaku, hadice Rp 1"
- připojení na straně sání, hadice Rp 1"
- Připojení pro síť komunálního zásobování vodou R ¾"
- 1,5 m kabel síťové přípojky a zástrčka
- Plovákový spínač s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
- K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
- Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
- Elektronická řídicí jednotka s integrovanou detekcí nulového množství a analogovým snímačem tlaku na straně výtlaku
- Ovládací plocha s tlačítky, 7segmentový displej a LED
Technické údaje
- Síťová přípojka: 1~230 V, 50 Hz.
- Síťový připojovací kabel: délka 1,5 m
- Třída krytí: IPX4
- Motor s integrovanou termickou ochrannou sondou
- Max. provozní tlak: 8 bar
- Vyvolávací tlak: 1,5 bar
- Sací výška max: 8 m
- Max. teplota média: +5 °C až +30 °C
- Okolní teplota: +5 °C až +40 °C
- Objem přednádrže 11 litrů
- Jmenovité světlosti přípojky:
- Přípojka výtlaku Rp 1" Závitová převlečná matice
- Přípojka sání Rp 1" závit-převlečná matice
- Připojení pro síť komunálního zásobování vodou na plovákovém ventilu R ¾" (vnější závit)
- Přípojka přepadu: Ø 75
Kontrola
- Stav naplnění zásobní nádrže dešťovou vodou pomocí spínače průtok
- Aktuální tlak zásobování
- Ochrana čerpadla proti běhu nasucho
- Monitorování kontinuity kabelu senzoru
- Ochrana síťového napájení čerpadla pomocí jističe vedení
Rozhraní
- Relé pro volitelné ponorné čerpadlo
- K dispozici je beznapěťový kontakt pro externí alarm nebo poruchové hlášení do SŘB
Typový klíč
Příklad: Wilo RAIN1-24 EM
- Wilo - Ochranná známka
- RAIN - Zařízení na využívání dešťové vody
- 1 - Hladina produktu
- 2 - Jmenovitý čerpací výkon Q v m3/h
- 4 - Počet oběžných kol
- EM - Jednofázový
Materiály
HiMulti 3 P:
- Skříň čerpadla z technopolymeru
- Oběžná kola a stupňové pláště z norylu 30 % GF
- Kryt čerpadla a hřídel z nerezové oceli
- Mechanická ucpávka z keramiky/uhlíku

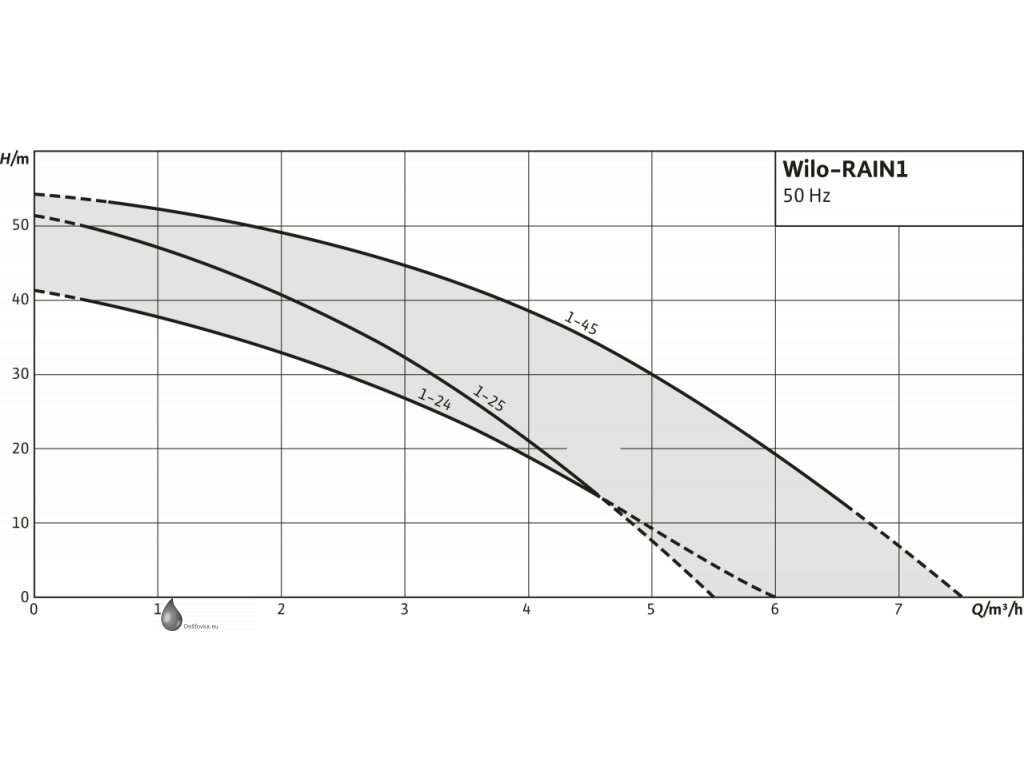

Popis variant
| Název | Automatické přepnutí dešťová / pitná voda | Qmax [m3/h] |
Hmax [m] |
Výkon [kW] |
|---|---|---|---|---|
| Rain1-24 EM | Ano | 4,5 | 40 | 0,6 |
| Rain1-25 EM | Ano | 4,5 | 50 | 0,8 |
| Rain1-45 EM | Ano | 6,6 | 55 | 1 |
Popis/konstrukce
Zařízení pro zásobování dešťovou vodou se samostatným čerpadlem se zástrčkou jako kompaktní modul pro rodinné domky a malé komerční objekty.
Zařízení splňuje kritéria norem DIN 1989 a ČSN EN 1717.
Všechny součásti přicházející do styku s médiem odolné vůči korozi .
Soubory ke stažení
Návod k montáži a obsluze - Wilo RAIN 1Doplňkové parametry
| Kategorie: | Jednotky pro WC a využití v domě |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 28 kg |
