Domovní jednotka WILO Rain-1 25 EM - set komplet

Kód: SET-ZB00056215
38 490 Kč / ks 31 809,90 Kč bez DPH
Skladem - doručení 3-10 dnů (2 ks)
Můžeme doručit do:
6.5.2025

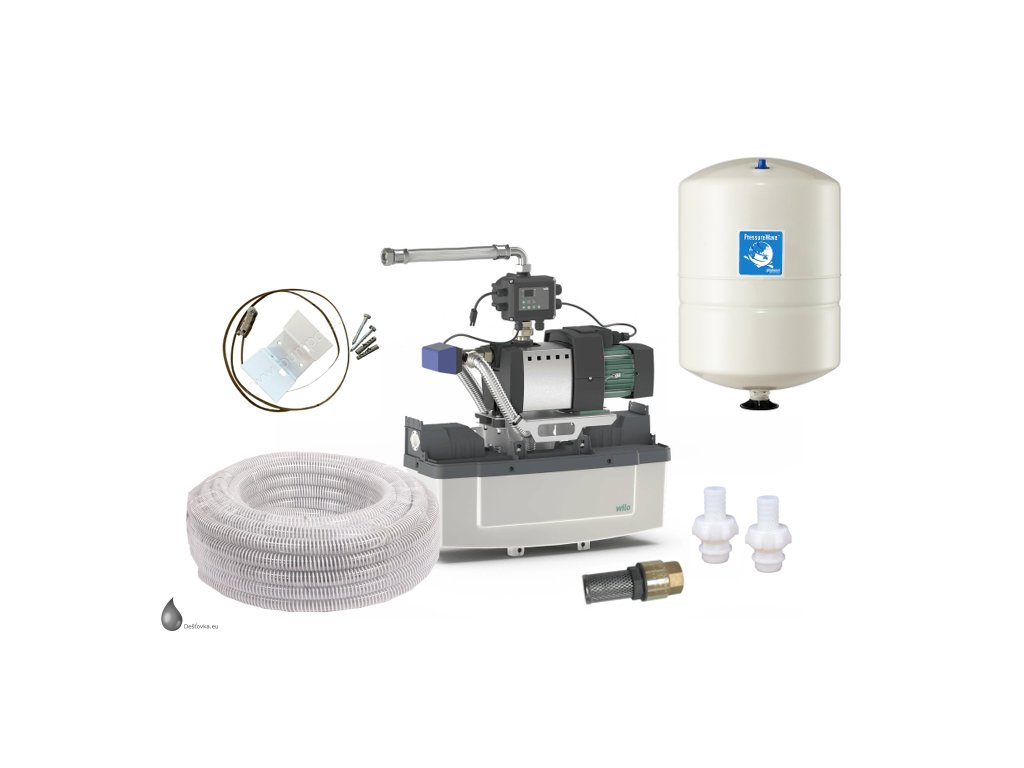

Kompletní sestava řídící jednotky WILO Rain-1 s příslušenstvím - expanzní tlaková nádoba, sací hadice, sací koš se zpětným ventilem, spojky. Díky dostatečnému výkonu čerpadla lze použít tuto jednotku pro splachování WC i zálivku.

Detailní informace

Detailní popis produktu

SET KOMPLET - Automatická řídící domovní jednotka pro využití dešťové vody v domě WILO Rain-1 25 EM

Kompletní sestava řídící jednotky WILO Rain-1 s příslušenstvím - expanzní tlaková nádoba, sací hadice, sací koš se zpětným ventilem, spojky.

Wilo-RAIN1 je vysoce účinná a kompaktní automatická čerpací jednotka určená pro využívání dešťové vody v rodinných domech, menších obytných objektech nebo zahradních systémech. Díky své konstrukci a inteligentnímu řízení zajišťuje spolehlivý provoz a komfortní zásobování vodou ze zásobníků dešťové vody. Funguje jako chytrá vodárna – sama pozná, kdy brát vodu z nádrže a kdy z vodovodu, udržuje tlak, hlídá hladinu a zajišťuje bezpečný provoz bez rizika kontaminace.

Jednotka odpovídá potřebám podle norem EN 1717 a DIN 1989.

4 důvody proč vybrat tuto jednotku:

  • Jednička na trhu
  • Odpovídá potřebných normám
  • Tichý chod v domácnostech
  • Plně automatická vč. ochrany chodu na sucho

Popis variant řídící jednotky:

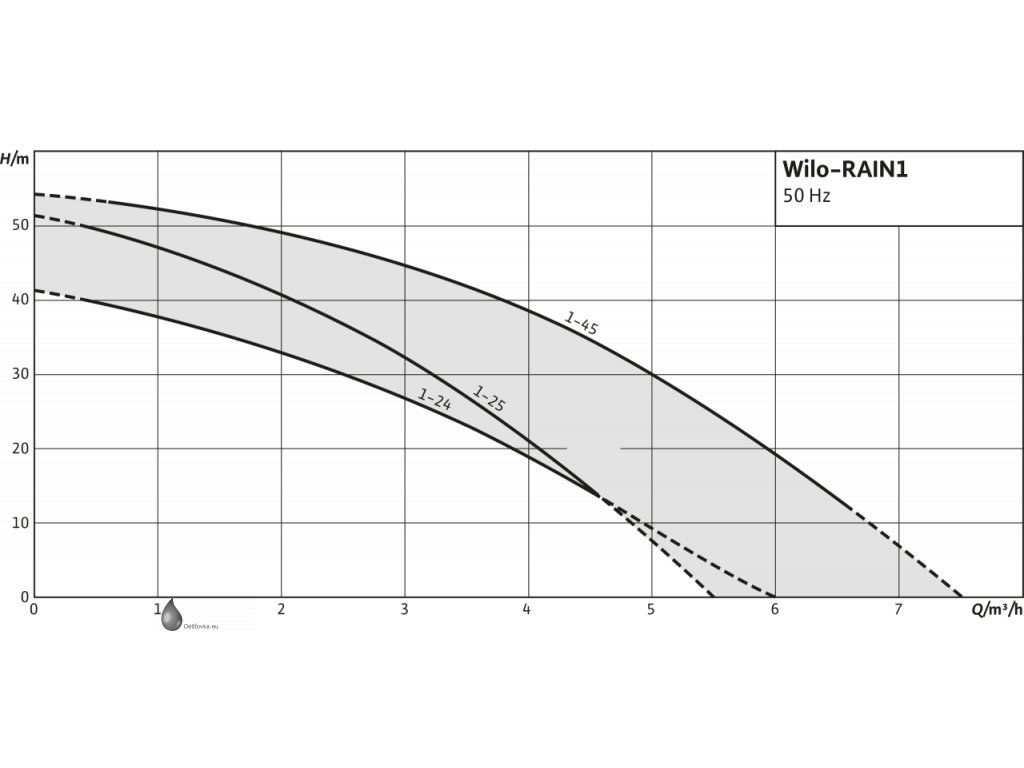

  • WILO Rain-1 24 EM - max. průtok 4,5 m3/h, max. výtlačná výška 40 m, výkon 600 W
  • WILO Rain-1 25 EM - max. průtok 4,5 m3/h, max. výtlačná výška 50 m, výkon 800 W
  • WILO Rain-1 45 EM - max. průtok 6,6 m3/h, max. výtlačná výška 55 m, výkon 1000 W

Vhodné použití:

Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou (ověřte prosím, zda použití odpovídá místním předpisům) jako např.:

  • Splachovací nádrže toalet
  • Pračky
  • Zavlažování zahrad

Popis:

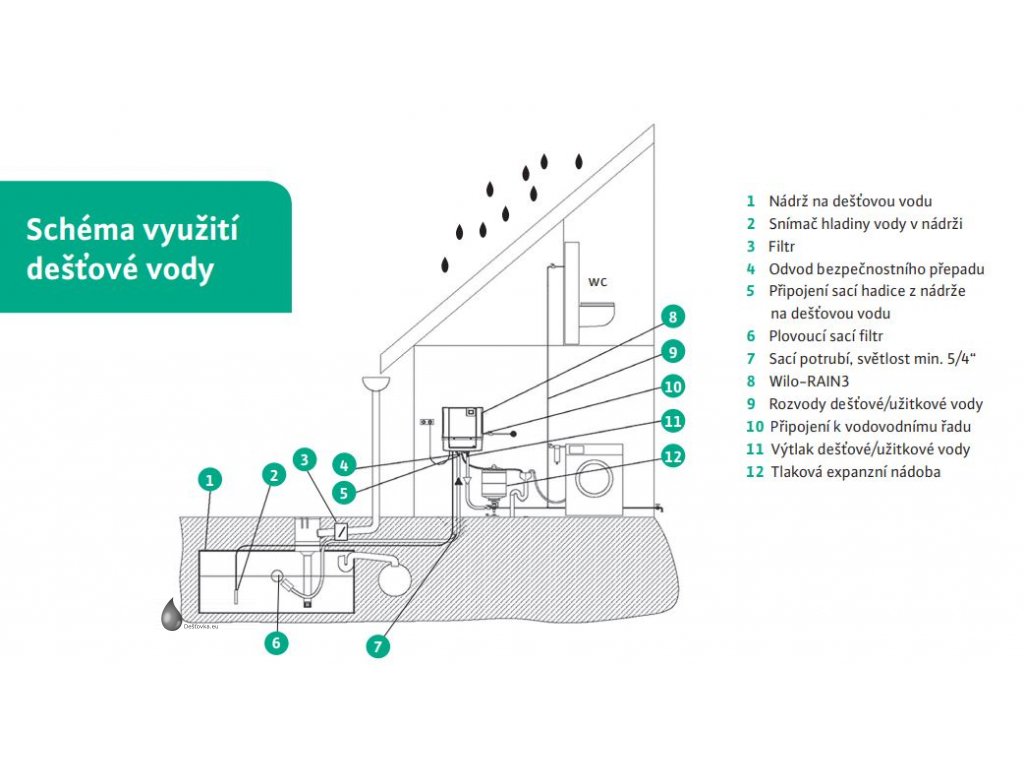

WILO Rain-1 je automatická čerpací jednotka, která zajišťuje odběr dešťové vody ze zásobníku (např. nádrže nebo jímky) a její distribuci do domácího nebo zahradního systému. Jednotka zároveň umí automaticky přepnout na pitnou vodu v případě, že je v zásobníku dešťové vody nedostatek. To vše bez nutnosti zásahu uživatele.

  1. Sání dešťové vody - Čerpadlo uvnitř jednotky nasává vodu z dešťové nádrže. Předpokládá se, že je nádrž propojena s jednotkou pomocí sání (sací hadicí s filtrem). Čerpadlo pracuje podle potřeby – to znamená, že se spustí, když někde v systému dojde k otevření ventilu (např. při splachování toalety nebo spuštění zavlažování).
  2. Řídicí jednotka sleduje hladinu vody - V systému je zabudovaný senzor nebo externí hladinový spínač, který sleduje množství vody v nádrži. Pokud hladina klesne pod určitou mez, systém automaticky přepne na pitnou vodu – přes elektromagnetický ventil začne jednotka čerpat vodu z běžného vodovodního řadu.
  3. Zabezpečení proti zpětnému toku - Aby nedošlo ke kontaminaci pitné vody dešťovou, jednotka je vybavena zpětnou klapkou a splňuje požadavky normy EN 1717 (bezpečnostní oddělení okruhů). Pitná voda tak zůstává hygienicky chráněná.
  4. Tlak a provoz - Jednotka udržuje dostatečný tlak v systému (až 4 bary), aby umožnila běžné použití v domácnosti – splachování, pračku, zahradní hadici apod. Při poklesu tlaku (například otevřením kohoutku) se jednotka spustí a čerpá vodu.
  5. Ovládání a diagnostika - Na přední straně jednotky je jednoduchý ovládací panel s LED indikací a tlačítky pro zapnutí, vypnutí nebo servisní režim. Řídicí elektronika neustále sleduje provozní parametry a v případě chyby (např. suchoběh, porucha čerpadla) zobrazí chybové hlášení.

Hlavní rozdíly mezi Rain-1 a Rain-3:

  • Rain-1 používá k měření hladiny plovákový spínač (pouze MÁ/NEMÁ vodu), kdežto Rain-3 má sofistikovanější senzor stavu naplnění po desítkách procent
  • Rain-3 obsahuje hlukový kryt a je esteticky příjemnější
  • Rain-3 se ovládá pomocí LCD displeje, Rain-1 používá ovládácí plochu s tlačítky, 7 segmentový displej LED

Vysvětlivky k určení typu jednotky WILO:

  • WILO - ochranná známka
  • RAIN - označení zařízení k využívání dešťové vody
  • 1 - typ produktu
  • 2 - jmenovitý čerpací výkon Q v m3/hod
  • 5 - počet obežných kol
  • EM - jednofázový

Rozsah dodávky:

  • Modul domovní jednotky WILO Rain-1 ve vybrané konfiguraci (24/25/45)
    • HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
    • Přednádrž o objemu 11 litrů pro doplňování čisté vody s plovákovým ventilem
    • Třícestný ventil
    • Připojení na straně výtlaku, hadice Rp 1"
    • Připojení na straně sání, hadice Rp 1"
    • Připojení pro síť komunálního zásobování vodou R ¾"
    • 1,5 m kabel síťové přípojky a zástrčka
    • Plovákový spínač s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
    • K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
    • Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
    • Elektronická řídicí jednotka s integrovanou detekcí nulového množství a analogovým snímačem tlaku na straně výtlaku
    • Ovládací plocha s tlačítky, 7segmentový displej a LED
  • Upevňovací materiál
  • Plovákový spínač s kabelem o délce 20 metrů

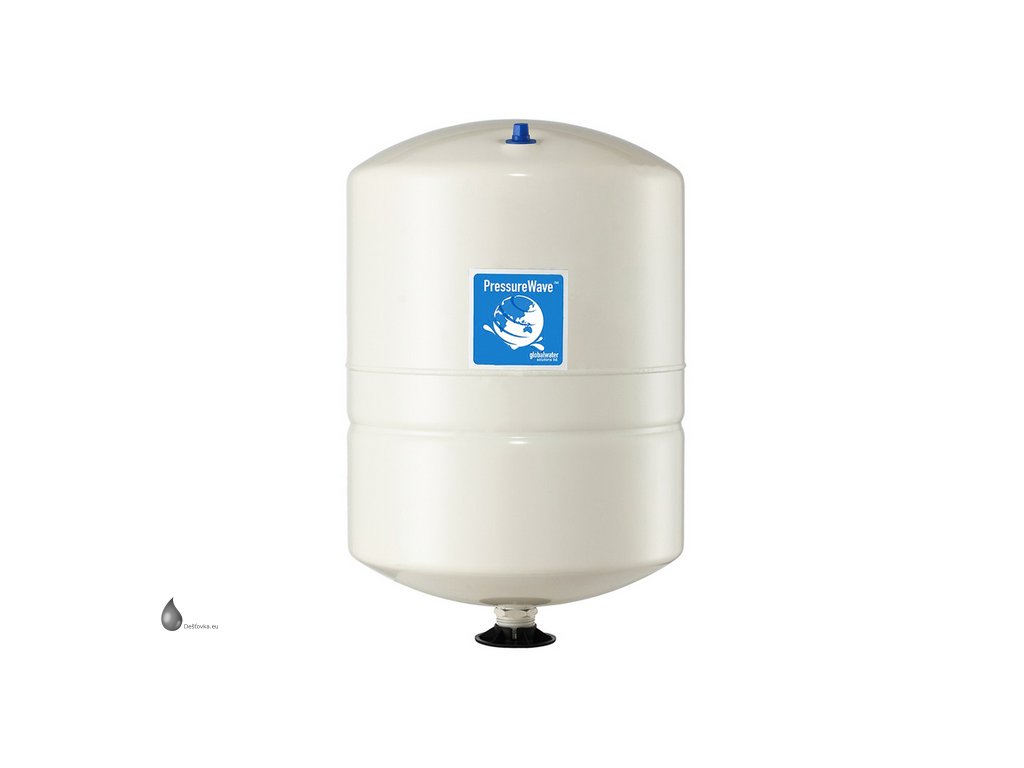

  • GWS PressureWave bezúdržbové tlakové nádoby bez nožiček o objemu 18 litrů

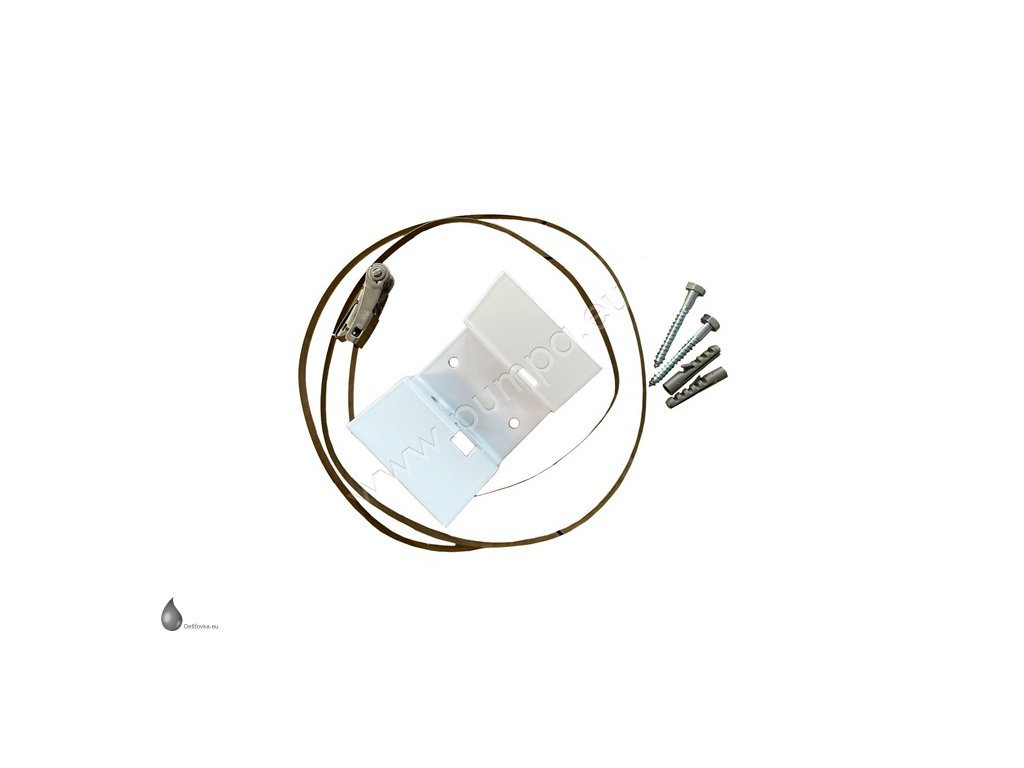

  • Global Water konzole pro upevnění tlakové nádoby BR Universal

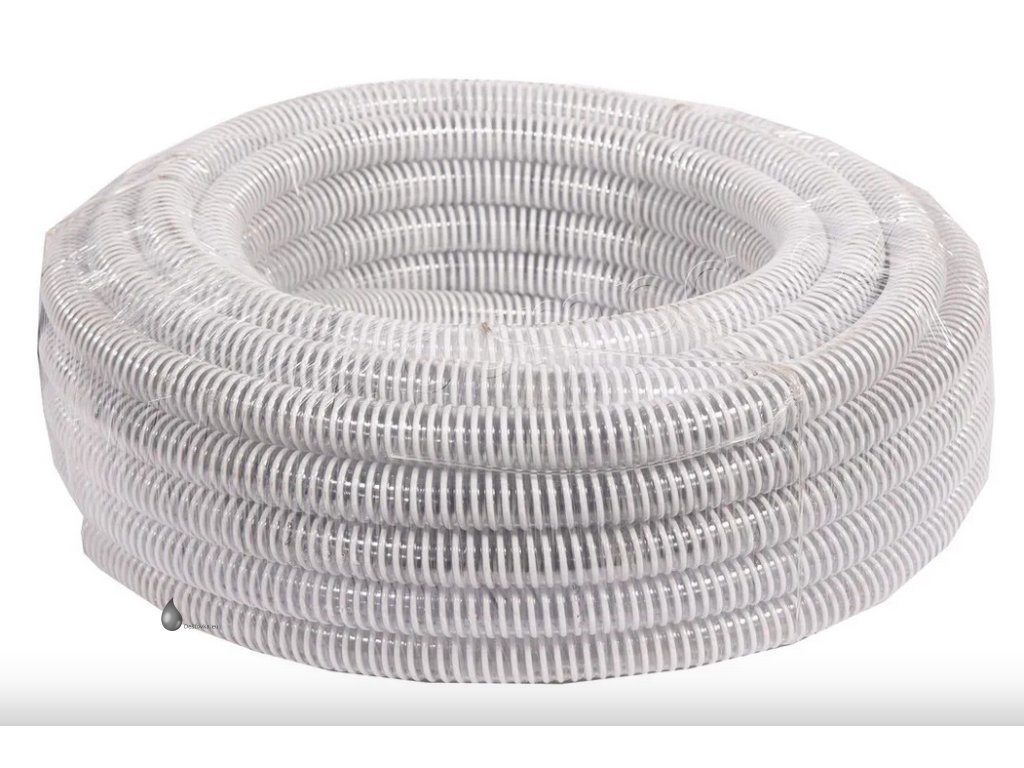

  • Sací hadice o délce 10 metrů

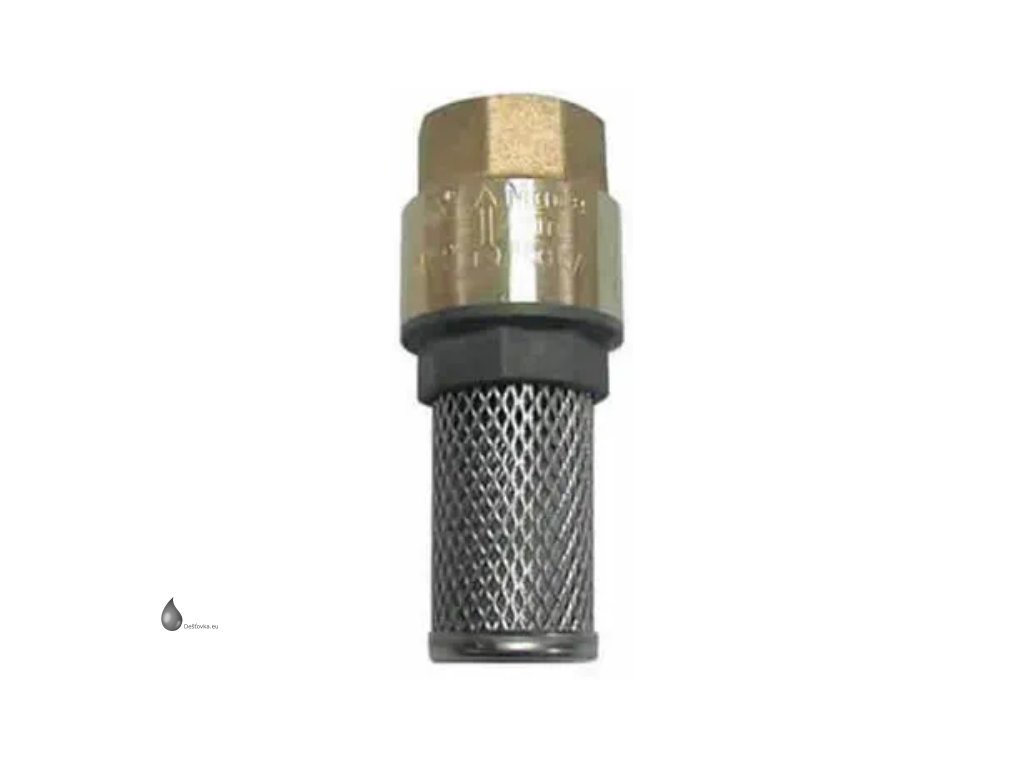

  • Sací koš se zpětným ventilem

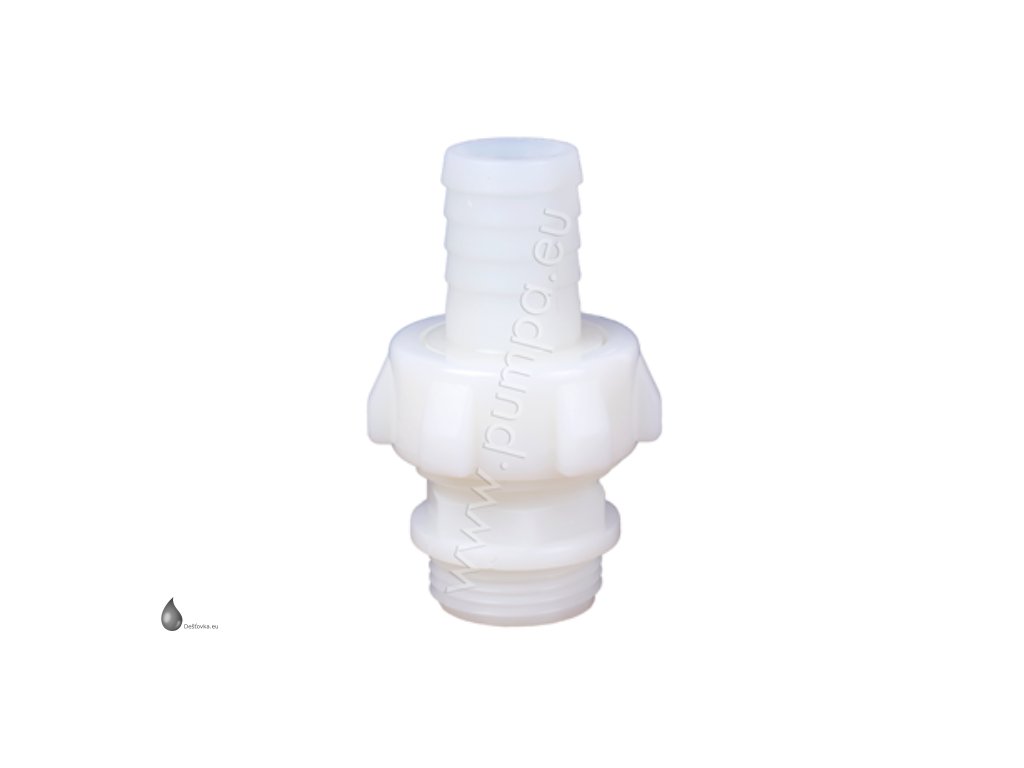

  • Spojky pro propojení sací hadice s řídící jednotkou

Soubory ke stažení:

download    Montážní návod - řídící jednotka WILO Rain-1

Doplňkové parametry

Kategorie: Jednotky pro WC a využití v domě
Záruka: 2 roky
Hmotnost: 28 kg
Atest na pitnou vodu: NE
Automatická tepelná ochrana: ANO
Jmenovitý proud (A): 3,3
Jmenovitý výkon motoru - P2 (kW): 0,8
Kondenzátor: integrován
Maximální průtok (l/hod): 4500
Maximální průtok (l/min): 75
Maximální sací výška (m): 8
Maximální výtlak (m): 45
Ochrana proti chodu nasucho: ANO
Regulace otáček: NE
Sací hrdlo ("): 1
Stupeň krytí (IP): X4
Vlastní vypínač: ANO
Vstupní napětí (V): 230
Výtlačné hrdlo ("): 1
Zapínací tlak (bar): 1,5

Řídící jednotka WILO RAIN 1
