Domovní jednotka WILO Rain-1

Detailní popis produktu

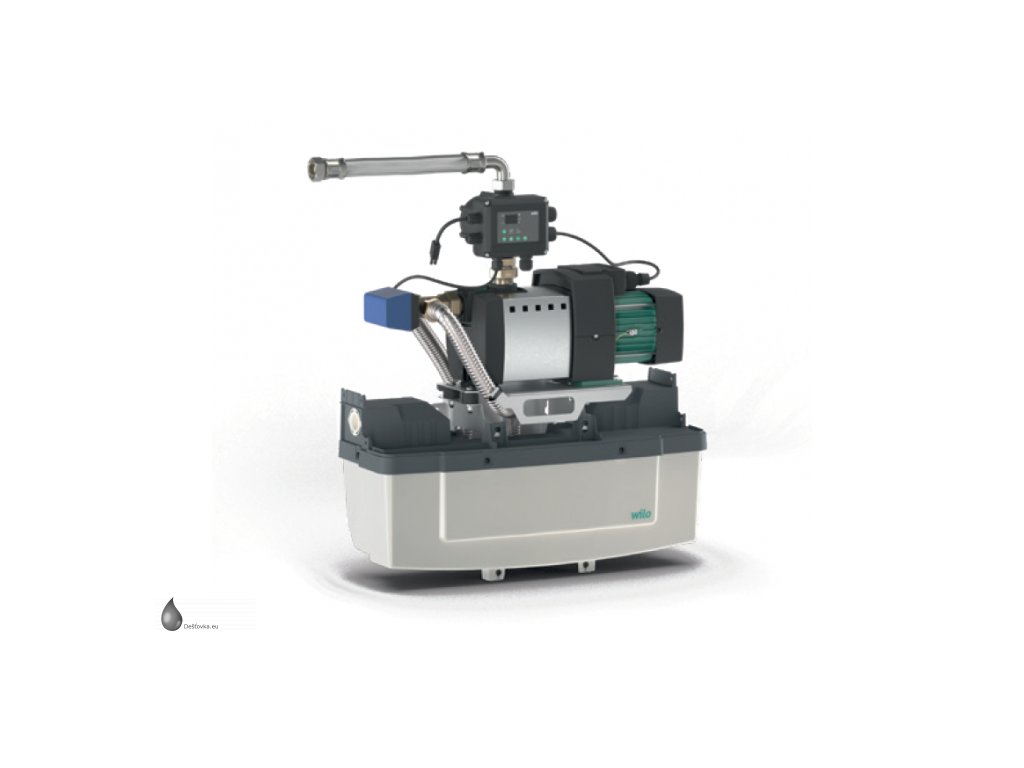

Automatická řídící domovní jednotka pro využití dešťové vody v domě WILO Rain-1

Wilo-RAIN1 je vysoce účinná a kompaktní automatická čerpací jednotka určená pro využívání dešťové vody v rodinných domech, menších obytných objektech nebo zahradních systémech. Díky své konstrukci a inteligentnímu řízení zajišťuje spolehlivý provoz a komfortní zásobování vodou ze zásobníků dešťové vody. Funguje jako chytrá vodárna – sama pozná, kdy brát vodu z nádrže a kdy z vodovodu, udržuje tlak, hlídá hladinu a zajišťuje bezpečný provoz bez rizika kontaminace.

Jednotka odpovídá potřebám podle norem EN 1717 a DIN 1989.

4 důvody proč vybrat tuto jednotku:

• Jednička na trhu
• Odpovídá potřebných normám
• Tichý chod v domácnostech
• Plně automatická vč. ochrany chodu na sucho

Varianty produktu:

• WILO Rain-1 24 EM - max. průtok 4,5 m³/h, max. výtlačná výška 40 m, výkon 600 W
• WILO Rain-1 25 EM - max. průtok 4,5 m³/h, max. výtlačná výška 50 m, výkon 800 W
• WILO Rain-1 45 EM - max. průtok 6,6 m³/h, max. výtlačná výška 55 m, výkon 1000 W

Vhodné použití:

Zařízení pro využití dešťové vody je koncipováno pro použití, která nevyžadují zásobování pitnou vodou (ověřte prosím, zda použití odpovídá místním předpisům) jako např.:

• Splachovací nádrže toalet
• Pračky
• Zavlažování zahrad

Popis:

WILO Rain-1 je automatická čerpací jednotka, která zajišťuje odběr dešťové vody ze zásobníku (např. nádrže nebo jímky) a její distribuci do domácího nebo zahradního systému. Jednotka zároveň umí automaticky přepnout na pitnou vodu v případě, že je v zásobníku dešťové vody nedostatek. To vše bez nutnosti zásahu uživatele.

1. Sání dešťové vody - Čerpadlo uvnitř jednotky nasává vodu z dešťové nádrže. Předpokládá se, že je nádrž propojena s jednotkou pomocí sání (sací hadicí s filtrem). Čerpadlo pracuje podle potřeby – to znamená, že se spustí, když někde v systému dojde k otevření ventilu (např. při splachování toalety nebo spuštění zavlažování).
2. Řídicí jednotka sleduje hladinu vody - V systému je zabudovaný senzor nebo externí hladinový spínač, který sleduje množství vody v nádrži. Pokud hladina klesne pod určitou mez, systém automaticky přepne na pitnou vodu – přes elektromagnetický ventil začne jednotka čerpat vodu z běžného vodovodního řadu.
3. Zabezpečení proti zpětnému toku - Aby nedošlo ke kontaminaci pitné vody dešťovou, jednotka je vybavena zpětnou klapkou a splňuje požadavky normy EN 1717 (bezpečnostní oddělení okruhů). Pitná voda tak zůstává hygienicky chráněná.
4. Tlak a provoz - Jednotka udržuje dostatečný tlak v systému (až 4 bary), aby umožnila běžné použití v domácnosti – splachování, pračku, zahradní hadici apod. Při poklesu tlaku (například otevřením kohoutku) se jednotka spustí a čerpá vodu.
5. Ovládání a diagnostika - Na přední straně jednotky je jednoduchý ovládací panel s LED indikací a tlačítky pro zapnutí, vypnutí nebo servisní režim. Řídicí elektronika neustále sleduje provozní parametry a v případě chyby (např. suchoběh, porucha čerpadla) zobrazí chybové hlášení.

Hlavní rozdíly mezi Rain-1 a Rain-3:

• Rain-1 používá k měření hladiny plovákový spínač (pouze MÁ/NEMÁ vodu), kdežto Rain-3 má sofistikovanější senzor stavu naplnění po desítkách procent
• Rain-3 obsahuje hlukový kryt a je esteticky příjemnější
• Rain-3 se ovládá pomocí LCD displeje, Rain-1 používá ovládácí plochu s tlačítky, 7 segmentový displej LED

Vysvětlivky k určení typu jednotky WILO:

• WILO - ochranná známka
• RAIN - označení zařízení k využívání dešťové vody
• 1 - typ produktu
• 2 - jmenovitý čerpací výkon Q v m³/hod
• 5 - počet obežných kol
• EM - jednofázový

Rozsah dodávky:

• Modul domovní jednotky WILO Rain-1 ve vybrané konfiguraci (24/25/45)
  • HiMulti 3 P samonasávací odstředivé čerpadlo, namontované na základním rámu s tlumiči chvění
  • Přednádrž o objemu 11 litrů pro doplňování čisté vody s plovákovým ventilem
  • Třícestný ventil
  • Připojení na straně výtlaku, hadice Rp 1"
  • Připojení na straně sání, hadice Rp 1"
  • Připojení pro síť komunálního zásobování vodou R ¾"
  • 1,5 m kabel síťové přípojky a zástrčka
  • Plovákový spínač s 20 m dlouhým kabelem pro monitorování hladiny dešťové vody v zásobní nádrži
  • K dispozici je beznapěťový kontakt pro volitelný externí alarm nebo poruchové hlášení
  • Relé pro volitelné ponorné čerpadlo (cisternové čerpadlo)
  • Elektronická řídicí jednotka s integrovanou detekcí nulového množství a analogovým snímačem tlaku na straně výtlaku
  • Ovládací plocha s tlačítky, 7segmentový displej a LED
• Upevňovací materiál
• Plovákový spínač s kabelem o délce 20 metrů

Soubory ke stažení:

    Montážní návod - řídící jednotka WILO Rain-1
