Decentrální rekuperace Zehnder ComfoAir 70

Detailní popis produktu

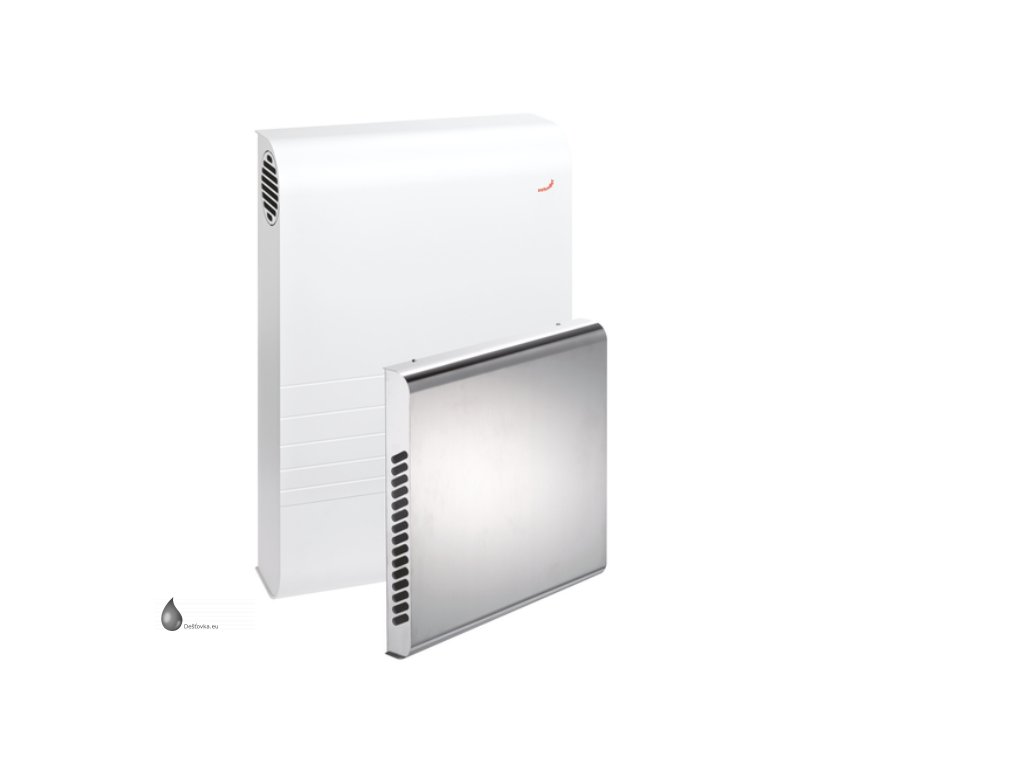

Decentrální rekuperace Zehnder ComfoAir 70

Zehnder je decentrální větrací jednotka se zpětným získáváním tepelné energie při rovnotlakém řízeném větrání. Její instalace je vhodná jak při renovacích objektů, tak i při nové výstavbě - je určena pro až 2 místnosti, lze totiž zapojit do rekuperační jednotky i potrubí z druhé místnosti. Je určena především pro byty, rodinné domy, kanceláře a rekreační objekty. Větrací jednotka je standardně vybavena vysoce účinným entalpickým výměníkem se zpětným získáváním tepelné energie i vzdušné vlhkosti. Tím je zajištěno komfortní interiérové klima i v zimním období. Velkoryse dimenzovaný entalpický výměník pracuje s vysokou účinností. Využívá jek sensibilní, tak i latentní energii z odváděného vzduchu. Účinnost zpětného získávání tepla je až 90%, účinnost zpětného získávání vlhkosti až 84 %. Díky zpětnému získávání vlhkosti pracuje větrací jednotka také při teplotách cca. -5°C bez předehřevu vzduchu nebo přechodu do protizámrazového nerovnotlakého provozu. Při dalším poklesu teploty v exteriéru (pod cca. -15°C) přejde jednotka do provozního režimu Stand-by. Protizámrazový režim je řízen podle teplotního čidla, které je integrováno v jednotce. Po zvýšení exteriérové teploty jednotka obnoví provoz. Protizámrazová ochrana brání zamrznutí výměníku.Toto zajišťuje mimořádně energeticky úsporný provoz a příjemné, komfortní interiérové klima.

Výhody:

• Jednoduchá a rychlá montáž, minimální zásah do obytného prostoru
• Průtok vzduchu až 70 m³/h
• Čistý vzduch v interiéru a maximální hygiena díky optimálnímu souladu komfortní větrací jednotky a originálních filtrů Zehnder
• Čistá fasáda, bez tvorby kondenzátu díky entalpickému výměníku
• Mimořádně tichý provoz díky vysoce kvalitním radiálním ventilátorům a dobré izolaci
• Vnitřní a vnější kryt je možné přelakovat v barvě dle stěny nebo fasády
• Optimální příjemné klima díky ovládání podle potřeby pomocí volitelných modulů s čidly vlhkosti, CO₂ a VOC
• Hygienicky nezávadné, entalpický výměník lze omýt vodou

Jak vlastně funguje rekuperace v praxi?

Rekuperace = zpětné získávání tepla. Přiváděný venkovní čerstvý vzduch prochází přes rekuperační výměník uvnitř vzduchotechnické jednotky, do kterého z druhé strany vstupuje teplý odpadní vzduch z objektu. Obě vzdušniny jsou od sebe dokonale odděleny soustavou kanálků, aby nedocházelo ke zpětnému průniku pachů z odváděného do přívodního vzduchu. Přes stěny kanálů teplo z odpadního vzduch přechází (je předáno) do přívodního vzduchu, který je tak předehříván. Rekuperační výměníky dosahují vysokých účinností předání tepla. Na rozdíl od větrání okny tedy nedochází k odtoku tepla z místnosti, pouze k výměně vydýchaného vzduchu, což je v zimních měsících finančně i pocitově velmi příjemné.

Ventilátory v rekuperaci jsou velmi odolné.

Ventilátory přívodního a odváděného vzduchu jsou osazeny vysoce účinnými a úspornými stejnosměrnými 24V EC elektromotory. Speciální radiální lopatky ventilátorů jsou mimořádně odolné při zatížení silným větrem. Díky osazení ventilátorů do tubusu v obvodové stěně a použití speciálního akustického tlumení pracuje větrací jednotka velmi tiše. Ventilátory lze analogově nastavit ve čtyřech provozních výkonových stupních.

Nenáročná instalace.

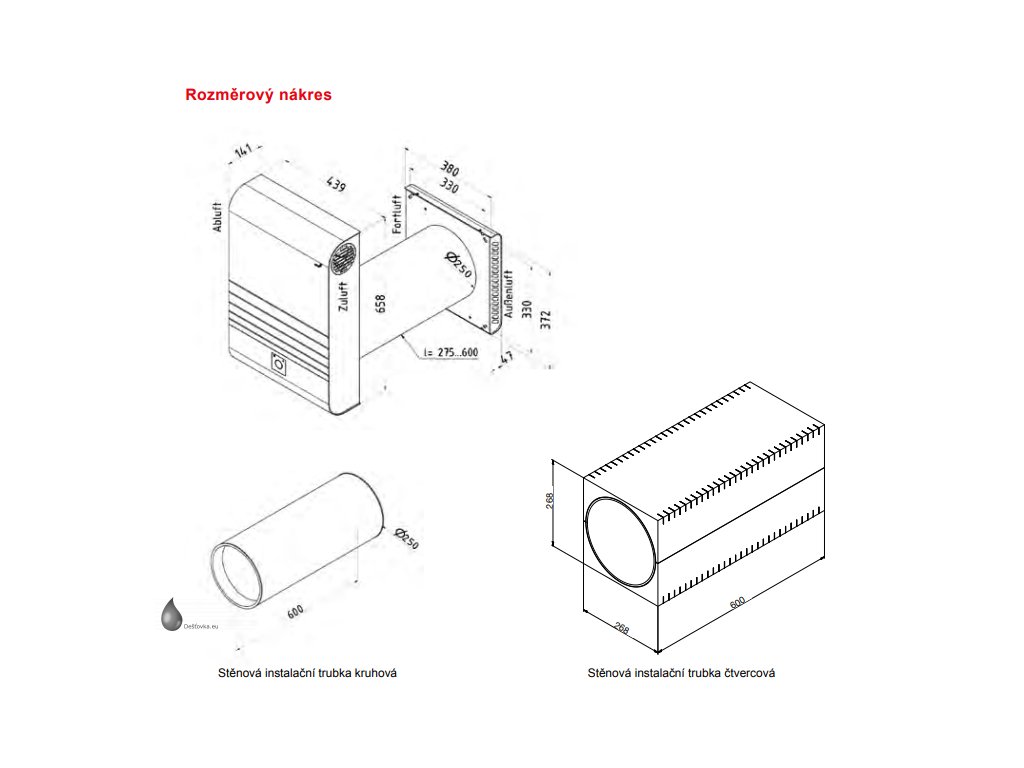

Větrací jednotka se instaluje na obvodovou stěnu. Při jejím provozu není třeba odvádět kondenzát. Není proto vyžadováno napojení na kanalizaci, odpadá případný vývod na fasádu, která tak zůstane suchá a čistá. Instalace je snadná. Stěnová instalační trubka, která není součástí dodávky, je instalována do jádrového vývrtu v obvodové stěně. Následně je z interiéru instalována vlastní větrací jednotka ComfoAir70. Elektrické napojení na 230 VAC je zavedeno přímo do větrací jednotky. Na vnější stranu obvodové stěny bude po instalaci jednotky instalován venkovní kryt, odolný proti povětrnostním podmínkám. Celá instalace a zprovoznění probíhá bez výraznějších zásahů v obytném prostoru. Instalaci je vždy nutné provádět dle níže přiloženého instalačního manuálu výrobce.

Nenáročná údržba.

Pravidelná údržba větrací jednotky Zehnder ComfoAir70 je snadná. Musí být prováděna v pravidelných intervalech tak, aby byl zajištěn hygienický provoz jednotky. Filtry je možno vyjmout z jednotky (čelní strana) po sejmutí krytek bez použití jakéhokoliv nářadí. Entalpický výměník lze snadno vyjmout. Výměník je možné proplachovat a mýt vlažnou vodou. Návod na provádění údržby naleznete v uživatelském manuálu níže.

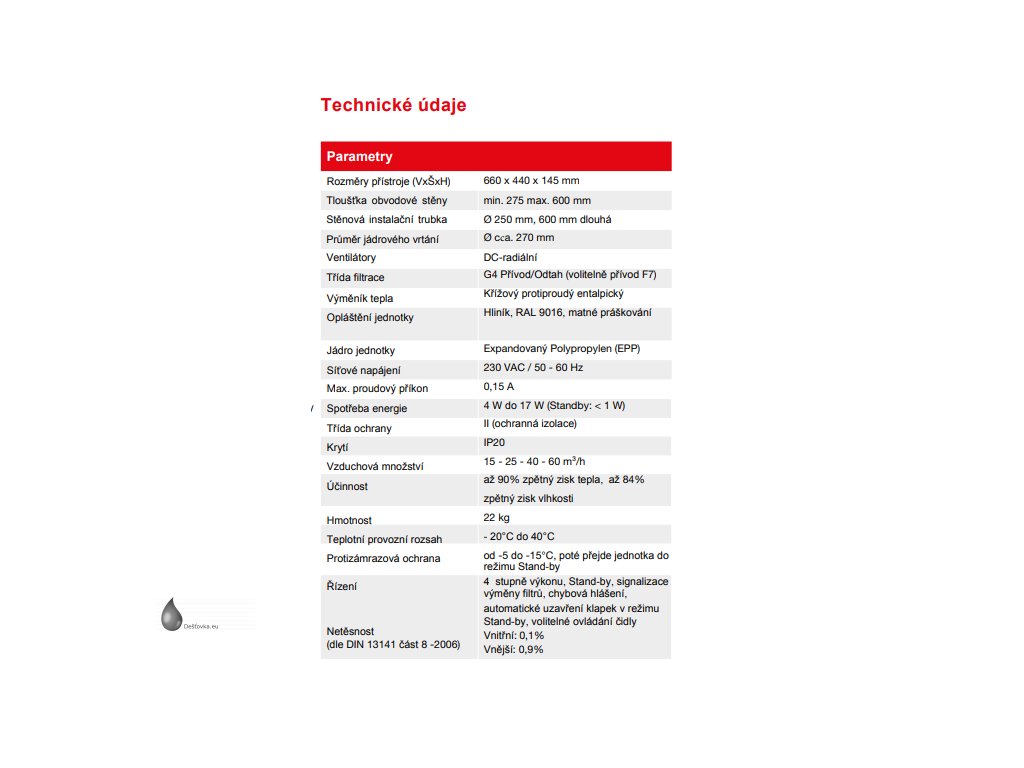

Technické parametry:

 Max. proudový příkon: 0,15 A

 Spotřeba energie: 4 W do 17 W (Standby: < 1 W)

 Klapky: Ručně ovládané klapky příváděného a odváděného vzduchu

 Třída ochrany: II (ochranná izolace)

 Krytí: IP11

 Vzduchové množství: 15 - 25 - 40 - 60 m³/h

 Účinnost: až 90% zpětný zisk tepla, až 84% zpětný zisk vlhkosti

 Hmotnost: 22,0 kg

 Teplotní provozní rozsah: - 20°C do 40°C

 Protizámrazová ochrana: od -5 do -15°C, poté přejde jednotka do režimu Stand-by

 Řízení: 4 stupně výkonu; Stand-by; Přetlakový nebo podtlakový provozní režim; signalizace výměny filtrů; chybová hlášení; volitelné ovládání čidly vlhkosti, VOC a CO2

Soubory ke stažení

    Technické specifikace decentrální jednotky

    Montážní návod
